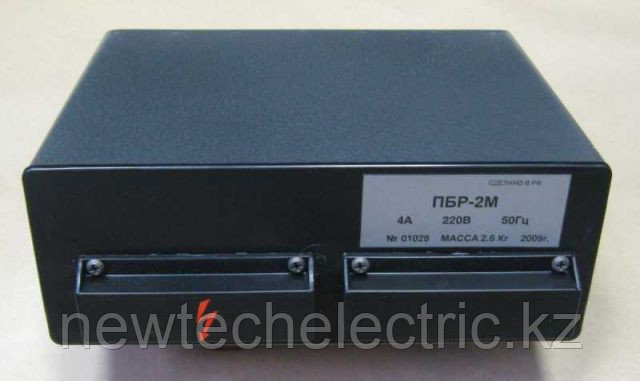

Пускатели бесконтактные реверсивные ПБР-2М, ПБР-3А
Технические данные.
| Параметры | Исполнения | |
| ПБР-2М | ПБР-3А | |
| Назначение | Бесконтактное управление электроисполнительными механизмами с однофазными конденсаторными электродвигателями: | Бесконтактное управление электроисполнительными механизмами с трехфазными двигателями: |
| ПБР-2М, ПБР-2М2.1 - управление механизмами с электромагнитным тормозом
| ПБР-3, ПБР-3А2.1 – управление механизмами с 3-х фазным синхронным двигателем (ДСТР, 2ДСТР) | |
| ПБР-2М1, ПБР-2М2.2 – управление механизмами с механическим тормозом
| ПБР-3А, ПБР-3А2.2 – управление механизмами с 3-х фазным асинхронным двигателем (АОЛ, 4А, АИР) | |
Технические характеристики ПБР.
| Параметры | Исполнения | ||
| ПБР-2М, ПБР-2М1 | ПБР-2М2 | ПБР-3, ПБР-3А, (ПБР-3А2) | |
| Входной сигнал | 24В постоянного пульсирующего тока или замыкание ключей | ||
| Входное сопротивление пускателя | 750 Ом | ||
| Максимальный коммутируемый ток | 4А | 3А | |
| Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала) | 25 мс | ||
| Разница между длительностями входного и выходного сигналов не более | 20 мс | ||
| Напряжение источника питания цепей управления | 22-26В (среднее значение двухполупериодного выпрямленного тока) | ||
| Полный срок службы | 10 лет | ||
| Степень защиты | IP - 20 | ||
| Электрическое питание | 220В, 50 Гц | 380В, 50 Гц | |
| Потребляемая мощность | 7 Вт | 5 Вт | |
| Масса | 2,5кг | 2 кг | 2,5 кг (2кГ) |
Примечание: По заказу выходной ток ПБР-3А возможно увеличить до 6А (ПБР-3А-6)
Габаритные размеры ПБР-2М, ПБР-2М1, ПБР-3, ПБР-3А
Габаритные размеры ПБР-2М2.1, ПБР-2М2.2, ПБР-3А2.1, ПБР-3А2.2 :
