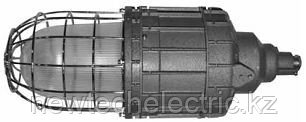

Светильник ВЭЛАН21 1ЕхdIIСТ5: Взрывозащищенное оборудование

Под заказ, 10 днейТолько оптомКод: 210

от 1 Тг.

Минимальный заказ — 10 шт.

Светильник ВЭЛАН21 1ЕхdIIСТ5: Взрывозащищенное оборудование
Светильник ВЭЛАН21 1ЕхdIIСТ5: Взрывозащищенное оборудование
от 1 Тг.
Под заказ, 10 дней
  • +7 показать номер +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Светильник взрывозащищенный для газоразрядных ламп предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

  • Допускает установку всех типов газоразрядных ламп мощностью от 70 до 250 Вт. Особенность светильников в том, что ПРА уже установлено внутри светильника и в дополнительном заказе не нуждается.
  • Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Возможность комплектации светильника куполообразным отражателем.
  • Восемь различных креплений светильника.
  • Возможность использование со всеми типами газоразрядных ламп.
  • Защитная решетка дополнительно предохраняет плафон от разрушения.
  • Стабильный пуск и работа при температурах вплоть до -60°С.

Источники света

  • ртутная лампа высокого давления типа ДРЛ (РТ.Л.)
  • натриевая лампа высокого давления типа ДНаТ (НАТ.Л.)
  • металлогалогенная лампа типа ДРИ (ГАЛ.Л.)
Габарит корпуса Ртутная лампа типа высокого давления РТ.Л. Натриевая лампа высокого давления НАТ.Л. Металлогалогенная лампа ГАЛ.Л. Тип патрона
ВЭЛАН 21-250 80, 125 Вт 70, 100 Вт 70, 100 Вт Е27
250 Вт 150, 250 Вт 250 Вт Е40

Технические характеристики

Маркировка взрывозащиты: 1ExdIIСT5/Т4/T3 в зависимости от типа и мощности лампы
Уровень пылевлагозащиты: IP66
Напряжение питания: 220В, 50Гц
Диаметр подводимого кабеля: 10-14мм
Сечение подсоединяемых жил: 3х(1-2,5мм²)
Коэффициент мощности:
- для газоразрядных ламп при применении компенсатора

cos φ ≥ 0,92
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +50°С

Конструкция светодиодного светильника

  • Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d»
  • Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка.
  • Внутри корпуса установлены патрон и клеммные зажимы для подключения питания и ПРА.
  • Подведение кабеля осуществляется через отверстие, расположенное в верхней части светильника.
  • В зависимости от выбранного крепления, для подключения может использоваться распределительная коробка типа ВАД-РСП, допускающая транзитную прокладку кабеля.
  • Внутри и снаружи светильника установлены болты заземления.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением.

Стойка крепления «Опора» заводом не изготавливается.
Дополнительно заказываются:
А) Лампа
Б) Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказы-
ваются кабельные вводы:
- ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля;
- ВК-Х-ВЭЛ4-М25х1,5-Exd или ВК-Х-ВЭЛ2-М25х1,5-Exd для небронированного кабеля;
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-М25х1,5 для бронированного кабеля в трубе или для присоединения
этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ4Т-М25х1,5-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения
этого кабеля в металлорукаве с помощью муфты ММРн-20.
Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются
заглушками с резьбой М25х1,5.
При заказе светильника без типа крепления нужно учитывать, что в корпусе светильника нарезана
резьба G3/4.

ВЭЛАН 21 – Х1 Х2 Х3 – Х4 – УХЛ1

ВЭЛАН 21 – светильник взрывозащищенный для газоразрядных ламп

Х2 – тип применяемой лампы

НАТ.Л. – натриевая лампа высокого давления типа ДНаТ

РТ.Л. – ртутная лампа высокого давления типа ДРЛ

ГАЛ.Л. – металлогалогенная лампа типа ДРИ

Х2 – мощность используемой в светильнике лампы (Вт)

Х3 – вид монтажа

К – на крюке

П – потолочное крепление

В - подвесное крепление

Т1 - монтаж на трубе

Т2 - монтаж на трубе с коробкой

О - крепление на опоре (только для ВАЛАН21-125)

С1 - на скобе

С2 – на скобе, с круглой коробкой ВАД-РСП

Н1 – настенное крепление 30°

Н2 – настенное крепление 90° (только для ВАЛАН21-250)

Х4 – отражатель

КО – куполообразный (при отсутствии отражателя, индекс не указывается)

УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150:

ТУ 3461-013-00213569-2009

Пример записи обозначения светильника, для ртутной ламы высокого давления типа ДРЛ мощностью 250Вт, потолочным видом монтажа, климатического исполнения и категории размещения УХЛ1.

«Светильник ВЭЛАН 21- РТ.Л.250П -УХЛ1»



Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Тип освещения Светильник
