Назначение
Щитки предназначены для распределения переменного тока напряжением 380В, частотой 50,60Гц и постоянного тока напряжением 220В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, в которых по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом отнесенных к категориям IIA, IIВ и группам Т1…Т4.
Особенности
Возможность модульной сборки изделий позволяет реализовать любую схему заказчика.
Условия эксплуатации
| Маркировка взрывозащиты | 2ExedIIBT4 Х |
| Номинальное напряжение: - переменного тока - постоянного тока |
до 380 В до 220 В |
| Номинальный ток | до 100 А |
| Климатическое исполнение и категория размещения | УХЛ1, Т1 |
| Температура эксплуатации | от минус 60°С до плюс 45°С для исполнения УХЛ1 от минус 10°С до плюс 50°С для исполнения Т1 |
| Уровень пылевлагозащиты | IР65 |
Конструкция

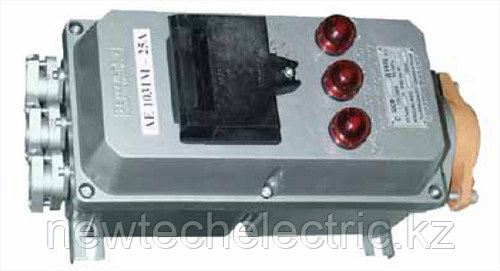

Щитки осветительные взрывозащищенные изготавливаются двух типов - щитки типа ЩОВ-Б и щитки типа ЩОВ-Д.
Щитки выполнены на модульной основе и представляют наборную конструкцию, собираемую из базовых модулей в различных сочетаниях на количество отходящих линий 3, 6, 9 и 12. За базовые модули приняты: присоединительный модуль, модуль разъединителя, линейный модуль с одним трехполюсным автоматическим выключателем, линейный модуль с тремя однополюсными автоматическими выключателями. В линейных модулях и модуле разъединителя установлены индикаторы световые ИС-К2-220 (цвет: красный), которые сигнализируют о включенном состоянии автоматических выключателей.
По спецзаказу возможно изготовления щитков ЩОВ со встроенными розетками типа ВРП и вилками ВВК в комплекте.
Комплектность поставки
В комплект поставки входят:
Щит освещения -1 шт.
Руководство по эксплуатации -1 экз.
Паспорт -1 экз.
Все кабельные вводы дополнительно закрыты заглушками.
