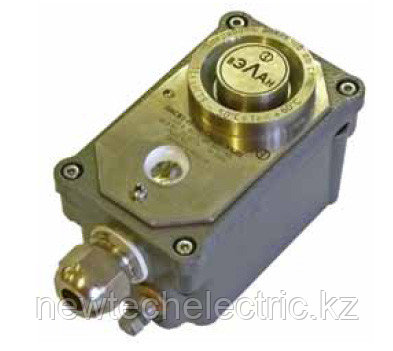

Посты аварийной сигнализации с пьезокерамическими излучателями

В наличииТолько оптомКод: 290

от 1 Тг.

Минимальный заказ — 10 шт.

Показать все оптовые цены
  • 1 Тг./шт.
    при заказе от 20 шт.
Посты аварийной сигнализации с пьезокерамическими излучателями
Посты аварийной сигнализации с пьезокерамическими излучателями
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Посты ПАСВ1-П предназначены для звуковой и световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1ExsIICT6 и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», ГОСТ Р 51330.9 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Основные технические параметры постов

Наименование параметра Норма
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В 24, 36, 127 220,
Номинальное напряжение постоянного тока, В 6,12,24
Потребляемая мощность, Вт, не более 2
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ 98±2
Частотная характеристика сигналов, Гц
Первого режима – Модулированный-1
Модуляция первой частоты, Гц
Второго режима – Модулированный-2, Гц
Модуляция второй частоты, Гц
1500-4500
1 2500-3500
4
Яркость по оси, Мкд, не менее 1500
Максимальный потребляемый ток в дежурном режиме, не более А 0,01
Максимальный рабочий ток А, не более 0,2
Масса поста типа ПАСВ1-П-1Х1Х кг, не более 0,94
Условный ток короткого замыкания, не более А 30

Рабочее время работы постов ПАСВ1-П-1 не более 8 часов. Время работы в дежурном режиме не ограничено.

Вид климатического исполнения постов У1 по ГОСТ 15150. Номинальное значение климатических факторов по ГОСТ 15543.1 и ГОСТ 15150.

При этом

  • Нижнее и верхнее значение температуры окружающего воздуха от минус 50 до плюс 50°С;

  • Степень защиты оболочек постов от внешних воздействий – IР67 по ГОСТ 14254.

  • Посты типа ПАСВ1-П допускают возможность подведения гибкого или бронированного кабеля диаметром до 10мм для внешних подсоединений.

  • Контактные зажимы и зажимы заземления постов допускают одновременное присоединение двух проводов сечением до 2,0мм2 каждый.

При повторнократковременный режиме:

  • частота сигналов – 30-60 в минуту;

  • продолжительность сигнала – 0,5с- 1с;

  • интервал между сигналами – 0,5с- 1с;

Управляющие сигналы U1 и U2 по величине равны Uвходное.

Принцип работы

Габаритные, установочные, присоединительные размеры, электрическая схема постов и таблица режима работы соответствуют параметрам, указанным на рисунках 1,2,3,4,5,6.. Управляющие сигналы подаются с газоанализаторов, датчиков загазованности и иных приборов, определяющих ПДК загазованности данного объекта, находящихся непосредственно в зоне загазованности.

В постах ПАСВ1-П применена схема подавления наводок в управляющих цепях. Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

Посты ПАСВ1-П работают в следующих режимах:

1. Совмещенный - режим при одном световом источнике, состоящем из двух режимов сигнализации при двух управляющих сигналах, при этом несущая частота в первом режиме от 1500-4500Гц и промодулирована с частотой 1Гц, а во втором режиме - от 2500-3500Гц и промодулирована с частотой 4Гц.

При подаче первого управляющего сигнала - первый режим частоты для пьезокерамического динамика и повторнократковременный режим источника красного свечения. При подаче второго управляющего сигнала - второй режим частоты для пьезокерамического динамика и непрерывный режим красного источника свечения.

2. Совмещенный -1 - (режим без управляющих сигналов при одном световом источнике) -(несущая звуковая частота от 1500Гц до 4500Гц с модуляцией частоты 1Гц, при этом световая сигнализация работает в повторнократковременном режиме с частотой 1Гц) – режим с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала (красный) в непрерывном режиме.

3. Совмещенный -2 - (несущая частота от 2500-3500Гц промодулирована с частотой 4Гц.), режим в зависимости от подачи управляющих сигналов при двух световых источниках :

При подаче управляющего сигнала U1: модулированный -1 режим для звука и повторнократковременный режим желтого или зеленого свечения.
При подаче управляющего сигнала U2 : модулированный-2 режим для звука и непрерывный режим красного свечения.
При подаче одновременно двух управляющих сигналов посты работают в модулированном-2 режиме.

4. Совмещенный-3: при управляющем сигнале U1 режим аналогичный совмещенный-2 (модулированный -1 режим для звука и повторнократковременный режим желтого или зеленого свечения) с автоматическим отключением звуковой сигнализации через 3 минуты при работе световой сигнализации в непрерывном режиме;

При подаче управляющего сигнала U2 режим работы аналогичный режиму совмещенный -2 (модулированный-2 режим для звука и непрерывный режим красного свечения).

Структура условного обозначения

П А С В 1 - П– Х1 Х2 -1Х31Х 4 Х 5

ПАСВ1 - пост аварийной сигнализации взрывозащищенный световой и звуковой;

П – применение пьезокерамического излучателя;

Х1 - номинальное напряжение:

  • переменного тока (50 Гц): 1 - 24В, 2 -36В, 3 - 127В, 4 - 220В;

  • постоянного тока : 5 - 6В, 6 – 12В, 7 - 24В.

Х2 - режим работы:

3 – совмещенный; 4 – совмещенный-1; 5 – совмещенный – 2; 6 - совмещенный-3.

Х3 - цвет свечения первого сигнализатора: Л – зеленый, Ж – желтый, К-красный

Х4 - цвет свечения второго сигнализатора: К – красный.

Х5 – климатическое исполнение У1

ТУ 4252-001-00213569-2005

Пример записи обозначения поста аварийной сигнализации светового и звукового взрывозащищенного, работающего в совмещенном - 2 режиме, на номинальное напряжение переменного тока 127В с одним источником света зеленого свечения и одним источником света красного свечения климатического исполнения У1:

для внутрироссийских поставок: ПАСВ1-П-35-1Л1К У1,

то же для поставок на экспорт: «ПАСВ1-П-351Л1К У1- Экспорт - ТУ 4252-001-00213569- 2005»

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ ПОСТА ПАСВ1-П-ХХ-1Х1ХУ1 (дл
