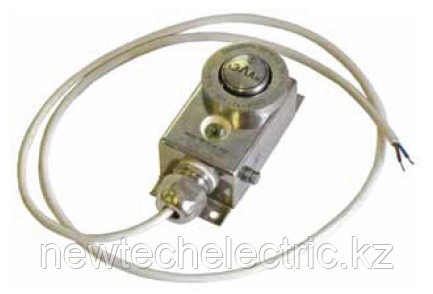

Посты аварийной сигнализации взрывозащищенные с пьезокерамическими излучателями и индикаторами высокой яркости

В наличииТолько оптомКод: 291

от 1 Тг.

Минимальный заказ — 10 шт.

Показать все оптовые цены
  • 1 Тг./шт.
    при заказе от 20 шт.
Посты аварийной сигнализации взрывозащищенные с пьезокерамическими излучателями и индикаторами высокой яркости
Посты аварийной сигнализации взрывозащищенные с пьезокерамическими излучателями и индикаторами высокой яркости
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Посты ПАСВ1-ПМ предназначены для звуковой и световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1ExsIICT6 и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», ГОСТ Р 51330.9 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Основные технические параметры постов

Наименование параметра Норма
Номинальное напряжение переменного тока частотой сети 50 Гц, В 24, 36, 127 220
Номинальное напряжение постоянного тока, В 6,12,24
Потребляемая мощность, Вт, не более 2
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85- 1,1Uн), дБ 100±2
Частотная характеристика сигналов, Гц
Первого режима – Модулированный-1
Модуляция первой частоты, Гц
Второго режима – Модулированный-2, Гц
Модуляция второй частоты, Гц

1500-4500
1
2500-3500
4
Яркость по оси, Мкд, не менее 1500
Максимальный потребляемый ток в дежурном режиме, не более А 0,01
Максимальный рабочий ток А, не более 0,2
Масса поста типа ПАСВ1-П-1Х1Х кг, не более 0,7
Условный ток короткого замыкания, не более А 30

Вид климатического исполнения постов У1 по ГОСТ 15150. Номинальное значение климатических факторов по ГОСТ 15543.1 и ГОСТ 15150.

При этом:

  • нижнее и верхнее значение температуры окружающего воздуха от минус 50 до плюс 50°С;

  • степень защиты оболочек постов от внешних воздействий – IР67 по ГОСТ 14254.

Посты типа ПАСВ1-ПМ допускают возможность подведения гибкого кабеля диаметром до 10мм для внешних подсоединений.

Структурная схема монтажа указана на рисунке 16.

Для устойчивой работы постов с цепями управления (ПАСВ1-ПМ-Х3-1К, ПАСВ1-ПМ-Х5-1Х1Х, ПАСВ1-ПМ-Х6- 1Х1Х) при установке в одном кабеле цепей питания и цепей управления необходимо устанавливать конденсаторы емкостью 0,47мкфх400В, которые входит в комплектацию поставки этого типа исполнения постов. Схема установки конденсаторов приведена на рисунке 16. Конденсаторы устанавливаются в распределительной коробке.

Управляющие сигналы подаются с газоанализаторов, датчиков загазованности и иных приборов, определяющих ПДК загазованности данного объекта, находящихся непосредственно в зоне загазованности.

При повторнократковременном режиме:

  • частота сигналов – 30-60 в минуту;

  • продолжительность сигнала – 0,5с- 1с;

  • интервал между сигналами – 0,5с- 1с;

Управляющие сигналы U1 и U2 по величине равны Uвходное.

Принцип работы

Модулированный-1 - несущая звуковая частота от 1500Гц до 4500Гц с модуляцией частоты 1Гц, при этом световая сигнализация работает в повторнократковременном режиме с частотой 1Гц.

Модулированный-2 -несущая звуковая частота от 2500-3500Гц с модуляцией частоты 4Гц., при этом световая сигнализация работает в непрерывном режиме.

Совмещенный - режим при одном световом источнике, состоящем из двух режимов сигнализации- модулированный-1 и модулированный-2 при двух управляющих сигналах.

При подаче первого управляющего сигнала - модулированный -1 режим.

При подаче второго управляющего сигнала модулированный - 2 режим.

Совмещенный -1 - режим (без управляющих сигналов при одном световом источнике) - Модулированный - 1 режим с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в непрерывном режиме.

Совмещенный -2 - режим – сочетание модулированного-1 и модулированного-2 режимов в зависимости от подачи управляющих сигналов при двух световых источниках:

При подаче управляющего сигнала U1: модулированный -1 режим для звука и повторнократковременный режим желтого или зеленого свечения.

При подаче управляющего сигнала U2: модулированный - 2 режим и непрерывный режим красного свечения.

При подаче одновременно двух управляющих сигналов посты работают в модулированном-2 режиме.

Совмещенный-3:

  • при управляющем сигнале U1: режим аналогичный совмещенному-2 (модулированный -1 режим для звука и повторнократковременный режим желтого или зеленого свечения) с автоматическим отключением звуковой сигнализации через 3 минуты при работе световой сигнализации в непрерывном режиме.

  • при подаче управляющего сигнала U2: режим работы аналогичный режиму совмещенный-2 (модулированный-2 режим и непрерывный режим красного свечения).

Структура условного обозначения

П А С В 1 - ПМ– Х1 Х2 -1Х31Х 4 Х 5 , где:

ПАСВ1 - пост аварийной сигнализации взрывозащищенный световой и звуковой;

П – применение пьезокерамического излучателя;

М - малогаборитный;

Х1 - номинальное напряжение:

  • переменного тока (50 или 60 Гц): 1 - 24В, 2 -36В, 3 - 127В, 4 - 220В;

  • постоянного тока : 5 - 6В, 6 – 12В, 7 - 24В.

Х2 - режим работы:

  • 1 - модулированный-1;

  • 2 – модулированный-2;

  • 3 – совмещенный,

  • 4 – совмещенный-1,

  •
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
