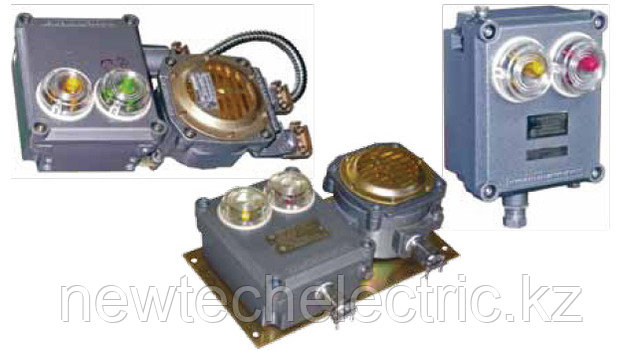

Посты аварийной сигнализации ПАСВ1, ПАСВ1-М, ПАСВ2

В наличииТолько оптомКод: 292

от 1 Тг.

Минимальный заказ — 10 шт.

Показать все оптовые цены
  • 1 Тг./шт.
    при заказе от 20 шт.
Посты аварийной сигнализации ПАСВ1, ПАСВ1-М, ПАСВ2
Посты аварийной сигнализации ПАСВ1, ПАСВ1-М, ПАСВ2
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Посты предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах:

  • ПАСВ1 и ПАСВ1-М – сигнализация звуковая и световая;

  • ПАСВ2 - сигнализация световая

Общие сведения

Посты изготавливаются во взрывозащищенном исполнении. Посты типа ПАСВ1, ПАСВ1-М, ПАСВ2 предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», ГОСТ Р 51330.9 и другим нормативнотехническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах. Посты типа ПАСВ соответствуют требованиям РД БТ 39-0147171-003-88 к установке датчиков стационарных газоанализаторов в производственных помещениях и наружных площадках предприятий нефтяной и газовой промышленности.

Технические характеристики

Наименование параметра ПАСВ1, ПАСВ1-М ПАСВ2
Маркировка взрывозащиты 2ExedmIICT5 2ExemIIT5
Номинальное напряжение переменного тока частотой сети 50 Гц, В 24, 36, 127, 220, 380 24, 36,127, 220, 380
Номинальное напряжение постоянного тока, В 24, 220 24, 220
Потребляемая мощность, Вт 35 8
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ 102±2 -
Частотная характеристика сигналов, Гц 200-2000 -
Яркость по оси, мкд 200-500 200-500
Номинальный ток контактных зажимов, А до 3 Не более 0,2
Масса поста, кг не более 4,4 1,8

Условия эксплуатации

Климатическое исполнение постов – В2 по ГОСТ 15150-69;

  • нижнее и верхнее значение температуры окружающего воздуха от минус 60 до плюс 50°С;

  • относительная влажность окружающей среды до 98±2% при температуре 35±2°С с конденсацией влаги

Степень защиты оболочек постов от пыли и влаги – IР66 по ГОСТ 14254.

высота над уровнем моря не более 4300м;

  • положение поста в пространстве – без ограничений;

  • средняя наработка на отказ То, не менее – 3 000 ч;

  • средний полный ресурс до списания (срок службы) - 10 лет.

  • посты исполнений выполняются в химостойком исполнении Х3 по ГОСТ 24682-81.

Конструкция

Пост аварийный сигнальный ПАСВ1 и ПАСВ1-М состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ - С) и блока световой сигнализации, пост ПАСВ2 является блоком световой сигнализации.

Конструкция поста ПАСВ1:

Блок световой сигнализации подключен к ПСВ-С проводом, заключенным в металлорукав. В корпусе ПСВ расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и контактные зажимы.

Блок световых сигналов состоит из светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке блока световой сигнализации.

Конструкция поста ПАСВ1-М:

Посты состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2. Они соединены между собой штуцером 3 и винтами крепятся на панели 7. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. Питание поста осуществляется через ввод 4, который расположен на устройстве подачи звуковых сигналов 1.

В блоке световых сигналов расположен ввод 5, посредством которого осуществляется подача управляющего сигнала U упр.

Посты имеют один фонарь красного свечения или два фонаря свечения, один из которых зеленого или желтого свечения, а другой - красного свечения.

Конструкция поста ПАСВ2:

Пост состоит из корпуса, крышки и кабельного ввода. В дне корпуса имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами.

В корпусе расположены блок электронных преобразований и четыре зажима. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов с интервалом между сигналами 0,5-1сек.

В зависимости от исполнения поста на крышке располагаются один или два блока световых сигналов. При постоянном напряжении необходимо соблюдать полярность подключения источника питания.

В постах применена схема подавления наводок в управляющих цепях. Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

Режимы работы ПАСВ1 и ПАСВ1-М

С одним блоком светового сигнала

Комплексный - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим. В режиме аварийной сигнализации - непрерывный режим.

Комплексный 1 - посты 3 минуты работают в повторно кратковременном режиме. Посты по истечении 3 минут работы переключаются на непрерывный режим работы световой сигнализации с отключением звуковой сигнализации.

С двумя блоками светового сигнала

Комплексный 2 - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим для звуковой сигнализации и фонаря желтого или зеленого свечения при отключенном фонаре красного свечения. В аварийной сигнализации - непрерывный режим для звуковой сигнализации и фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.

Комплексный 3 - посты работают в двух режимах, в зависимости от подачи управляющих си

Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
