Назначение

Посты аварийной сигнализации предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах и в угольных и сланцевых шахтах, опасных по газу и пыли:

  • сигнализация звуковая и световая у ПАСВ3 (1ExdIICT6) и ПАСВ4 (РВ ЕхdI).

  • сигнализация световая у ПАСВ5 (1ExdIICT6) и ПАСВ6 (РВ ЕхdI).

Режимы работы:

Постов ПАСВ3 и ПАСВ4

1. Комплексный – посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим для световой и звуковой сигнализации. В режиме аварийной сигнализации - непрерывный режим звуковой и световой сигнализации.

2. Комплексный 2 - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим для звуковой сигнализации и ламп желтого или зеленого свечения при отключенных лампах красного свечения. В режиме аварийной сигнализации - непрерывный режим для звуковой сигнализации и ламп красного свечения при отключенных лампах желтого или зеленого свечения.

Постов ПАСВ5 и ПАСВ6

1. Непрерывный режим

2. Повторно кратковременный режим - продолжительность импульса – 0,5с-1с; интервал между сигналами – 0,5с -1с

3. Комплексный-2 – посты работают в двух режимах, в зависимости от подачи управляющих сигналов Uвх1 и U вх2.

В режиме предупреждающей сигнализации – повторно кратковременный режим для ламп желтого или зеленого свечения при отключенных лампах красного свечения.

В аварийной сигнализации - непрерывный режим для ламп красного свечения при отключенных лампах желтого или зеленого свечения.

Конструкция

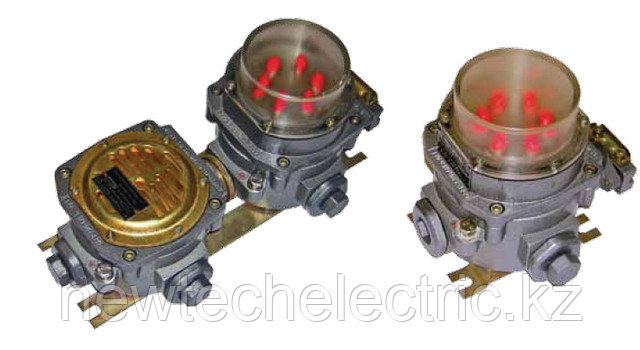

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из устройства подачи звуковых сигналов 1(см. габаритные, установочные размеры) и блока световой сигнализации 2. Они соединены между собой штуцером 3 и винтами 4 крепятся на две планки 5. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации.

В блоке световых сигналов расположены блок электронных преобразований 6, зажимы 7 и 6 светодиодных сигнальных лампы 8 типа СКЛ18, находящихся под колпаком 9, который установлен на крышке блока световой сигнализации 10.

Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых –Q1 (лампы 1,3,5) зеленые или желтые, а другие Q2 (лампы 2,4,6) красные. Посты аварийной сигнализации ПАСВ5 и ПАСВ6 состоят из корпуса 1(см. габаритные, установочные размеры), крышки 2 и кабельного ввода 3. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой 4.

В корпусе расположены блок электронных преобразований 5 и зажимы 6. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп 7 типа СКЛ18. Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком 8, расположенном на крышке 2.

При постоянном напряжении необходимо соблюдать полярность подключения источника питания. Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых –Q1 (лампы 1,3,5) зеленые или желтые, а другие Q2 (лампы 2,4,6) красные.

Условия эксплуатации

Климатическое исполнение постов – В2 по ГОСТ 15150-69;

Температура окружающей среды от - 60°С до + 50°С;

Относительная влажность окружающей среды до 98±2% при температуре 35±2°С с конденсацией влаги.

Степень защиты оболочек постов от пыли и влаги – IР66 по ГОСТ 14254.

Химостойкое исполнении Х3 по ГОСТ 24682-81

Технические характеристики

Наименование параметра ПАСВ3 ПАСВ4 ПАСВ5 ПАСВ6
Маркировка взрывозащиты 1ExdIICT6 РВ ЕхdI 1ExdIICT6 РВ ЕхdI
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В 24, 36, 127, 220, 380 24, 36, 127, 220 24, 36, 127, 220, 380 24,36,127, 220
Номинальное напряжение постоянного тока, В 24,220 24,220
Потребляемая мощность, Вт 35 до 5
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ 102±2 для ПАСВХ–С,
104±2 для ПАСВХ –Г
-
Частотная характеристика сигналов, Гц 200-2000 -
Яркость по оси, мкд 200-500 200-500
Номинальный ток контактных зажимов, А до 3 0,2
Масса поста, кг не более 4,5 2,3

Структура условного обозначения:

Постов ПАСВ3 и ПАСВ4

ПАСВ Х0–Х1– Х2Х3 -1Х41Х5 –В2

ПАСВ - пост аварийной сигнализации взрывозащищенный: светозвуковой.

Х0 - вид взрывозащиты: 3 - 1ExdIICT6; 4 - РВ ЕхdI

Х1 - тип исполнения: С – сирена, Г – горн

Х2 - номинальное напряжение:

для ПАСВ3:
переменного тока (50 или 60 Гц): 1 - 24В; 2 - 36В; 3 - 220В; 4 - 380В; 7 - 127В;

постоянного тока: 5 - 24В; 6 - 220В;
