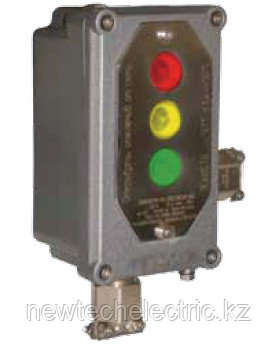

Посты аварийной сигнализации ПАСВ7, ПАСВ8

В наличииТолько оптомКод: 294

от 1 Тг.

Минимальный заказ — 10 шт.

Показать все оптовые цены
  • 1 Тг./шт.
    при заказе от 20 шт.
Посты аварийной сигнализации ПАСВ7, ПАСВ8
Посты аварийной сигнализации ПАСВ7, ПАСВ8
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение



Посты ПАСВ7Х и ПАСВ8Х предназначены для работы в цепях переменного или постоянного тока. Посты типа ПАСВ7Х предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1ExsIICT6 и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», ГОСТ 22782.3-77, ГОСТ Р 51330.9 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.



Посты типа ПАСВ8 имеющие маркировку РВ ExsI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, согласно «Правил безопасности в угольных шахтах.



Основные отличия и преимущества постов пасв7 и пасв8 перед аналогами

1. Реализована возможность работы постов в различных режимах.

2. Основной особенностью постов является, то что исключена возможность наводок за счет разделения силовых цепей и цепей управления.

3. Наличие рудничного взрывобезопасного исполнения для применения на шахтах опасных по газу и пыли.

4. Степень защиты оболочек постов от пыли и влаги – IР67.

Условия эксплуатации

Климатическое исполнение постов – В2 по ГОСТ 15150-69;

  • температура окружающей среды от - 50 до + 50°С;

  • относительная влажность окружающей среды до (98±2)% при температуре (35±2)°С с конденсацией влаги.

Степень защиты оболочек постов от пыли и влаги – IР67 по ГОСТ 14254.

Конструкция

Пост сигнализации типа ПАСВ7Х или ПАСВ8Х (см. рисунок 1) состоит из корпуса (1) и крышки (2), которые скреплены между собой винтами (3).

На крышке поста находятся световые индикаторы (4), которые служат для подачи световых сигналов. На корпусе поста крепится ввод (5) для подключения кабеля диаметром от 5 до 10мм. Для исполнений с двумя и тремя световыми индикаторами в корпусе крепятся два ввода для подключения двух кабелей диаметром от 5 до 10мм (см. рисунок 2 и рисунок 3).

Внутри корпуса находятся блок электронных преобразований (6), который служит для формирования световых сигналов в заданном режиме.

Для подключения внешних кабелей от датчиков служат зажимы (7).

Комплектность поставки

  • пост 1 шт

  • руководство по эксплуатации 1 шт

  • паспорт 1 шт

Технические характеристики

Наименование параметра Норма
ПАСВ7Х ПАСВ8Х
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В 24,36,127,220 24,36,127, 220
Номинальное напряжение постоянного тока, В 6, 12, 24
Потребляемая мощность, В•А 2
Яркость по оси, мкд 1500
Номинальный ток контактных зажимов, А 0,01
Масса поста, кг. не более 2 3

Технические характеристики режимов

1. Для исполнения с одним светоизлучающим элементом:

  • повторно-кратковременный: частота сигналов – 30-60 в минуту;

  • продолжительность сигнала – 0,5с- 1с;

  • интервал между сигналами – 0,5с- 1с;

2. Для исполнения с двумя светоизлучающими элементами (с управляющими сигналами Uсигн1 и Uсигн2):

  • непрерывный: при подаче Uсигн1 горит непрерывно первый источник света, при подаче Uсигн2 - горит непрерывно второй источник света, при подаче Uсигн1 и Uсигн2 горят оба источника света.

  • комплексный-2 - сочетание повторно-кратковременного и непрерывного режимов в зависимости от подачи управляющих сигналов: при Uсигн1 повторно-кратковременный режим для первого источника света при отключенном втором источнике; при Uсигн2 непрерывный режим работы для второго источника света при отключенном первом источнике; при одновременной подаче Uсигн1 и Uсигн2 горит второй источник света.

3. Для исполнения с тремя светоизлучающими элементами (с управляющими сигналами Uсигн1,Uсигн2, Uсигн3):

  • непрерывный - при подаче Uсигн1 горит непрерывно первый источник света, при подаче Uсигн2 горит непрерывно второй источник света, и при подаче Uсигн3 горит непрерывно третий источник света, при одновременной подаче Uсигн1, Uсигн2, Uсигн3 горят все три источника света.

Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
