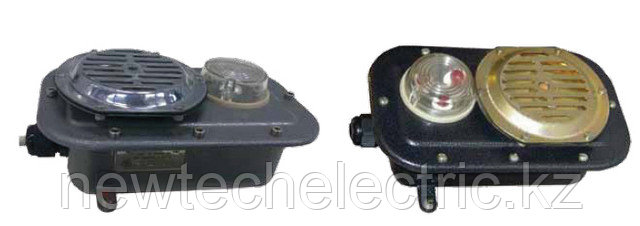

Посты сигнализации с корпусом из стали ПАСО1, ПАСО1-П

В наличииТолько оптомКод: 296

от 1 Тг.

Минимальный заказ — 10 шт.

Показать все оптовые цены
  • 1 Тг./шт.
    при заказе от 20 шт.
Посты сигнализации с корпусом из стали ПАСО1, ПАСО1-П
Посты сигнализации с корпусом из стали ПАСО1, ПАСО1-П
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Посты аварийной сигнализации типа ПАСО1 и ПАСО1-П предназначены для предупреждающей и аварийной звуковой и световой сигнализации в пожарной и охранной системах, при размещении их в стационарных установках и на подвижных транспортных средствах.

Посты типа ПАСО1 и ПАСО1-П изготавливаются в общепромышленном исполнении и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Применение двух режимов работы позволяет использовать посты ПАСО1-П одновременно в системе охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Условия эксплуатации

Климатическое исполнение постов У1 и У3(для ПАСО1-П).

Температура окружающего воздуха:

  • Для У1 -45°С ≤ t ≤ +40°С;

  • Для У3 -10°С ≤ t ≤ +40°С;

Степень защиты постов - IP65;

Посты сигнализации выполняются в химостойком исполнении Х3 по ГОСТ 24682-81;

Относительная влажность окружающей среды до 98±2% при температуре 35±2°С с конденсацией влаги.

Высота над уровнем моря не более 4300м;

Положение поста в пространстве – без ограничений.

Режимы работы

ПАСО1-П

1. Совмещённый - в зависимости от подачи управляющих сигналов U1 или U2 задается режим работы светового сигнала (повторно-кратковременный или же непрерывный), а также работа звукового сигнала (первая модулированная чистота или вторая модулированная чистота).

ПАСО1

1. Повторно кратковременный: продолжительность сигнала – 0,5с- 1с; интервал между сигналами – 0,5с- 1с.

2. Комплексный режим - сочетание повторно-кратковременного и непрерывного режимов световой и звуковой сигнализации в зависимости от подачи управляющих сигналов. При одновременной подаче управляющих сигналов выполняется непрерывный режим для световой и звуковой сигнализации.

3. Комплексный -1 - сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в непрерывном режиме.



Конструкция



Посты аварийной сигнализации ПАСО1-П состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до 14мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающем на микропроцессорном управлении. В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации.

Подача звукового сигнала осуществляется пьезокерамическим динамиком SCS-32 фирмы Sonitron для климатического исполнения У1 и РСТ-5700 фирмы КЕРО для климатического исполнения У3. Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.

Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1.

Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО1(С, Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.

Технические характеристики

Наименование параметра Для ПАСО1 рабо-
тающего в повторно кратковременном режиме
Для ПАСО1 работаю-
щего в комплексном и комплексном 1 режимах
Для ПАСО1-П
Номинальное напряжение перемен-
ного тока частотой сети 50 или 60 Гц, В
24, 36, 110, 127, 220, 380 24, 36, 127, 220, 380 24, 36, 127, 220
Номинальное напряжение постоян-
ного тока, В
12, 24, 110, 220 24, 220 12, 18, 24
Потребляемая мощность, Вт 35 2
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85- 1,1Uн), дБ 102±2 для ПАСО1(С)
106±2 для ПАСО1(Г)
90±2 для ПАСО1(З)
94 ±2 для ПАСО1(К)
98±2 для климатич. исполнения. У1 118±2 для климатич. исполнения. У3 -
Частотная характери-
стика сигналов, Гц
200-2000 от 1000 до 5000
с частотой 1Гц.
от 2500 до 3500
с частотой 4 Гц
Яркость по оси, мкд 200-500 2000
Номинальный ток кон-
тактных зажимов, А
до 3 0,04
