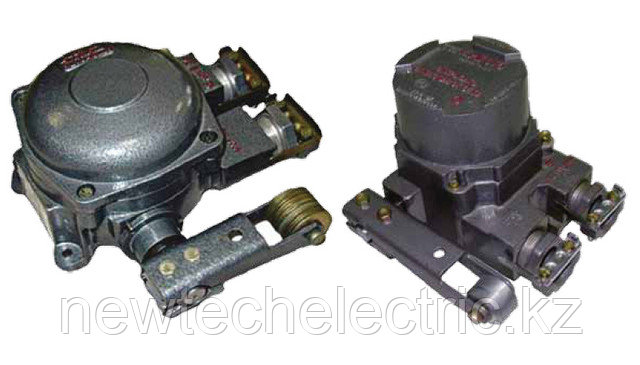

Выключатели путевые ВПВ-4Б и ВПВ-4М

В наличииТолько оптомКод: 298

от 1 Тг.

Минимальный заказ — 10 шт.

Выключатели путевые ВПВ-4Б и ВПВ-4М
Выключатели путевые ВПВ-4Б и ВПВ-4М
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4Б и ВПВ-4М предназначены для дистанционного управления электроприводами машин и механизмов:

  • в стационарных установках

  • на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами

  • для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации как в угольных и сланцевых шахтах, опасных по газу и пыли, так и во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Конструкция

Взрывонепроницаемая металлическая (алюминиевый сплав или ЦАМ) оболочка выключателя состоит из корпуса и крышки. Внутри корпуса выключателя установлены два контактных блока с приводным устройством, состоящим из закрепленного на валу поворотного рычага с роликом, тросом, педалью или пазом. На валу расположены два кулачка, которые посредством скоб с роликами воздействуют на приводные элементы контактных блоков.

Основным исполнительным органом выключателя являются два контактных блока. Блоки имеют два размыкающих (Р) и два замыкающих (З) контакта и выполняются с приводом в виде толкателя с самовозвратом в начальное положение.

Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.

Технические характеристики

  ВПВ-4Б ВПВ-4М
Маркировка взрывозащиты РВ ExdI 1ЕхdIIАТ6, 1ExdIIСТ6

Номинальное напряжение:

- переменного тока (50 или 60 Гц)

- постоянного тока



до 127 В

до 110 В



до 660 В

до 440 В

Номинальный ток, А 16 16
Климатическое исполнение и категория размещения ХЛ1, У1, ОМ1, Т1, У5, Т5
Температура эксплуатации от минус 60°С до плюс 40°С для исполнения ХЛ1;
от минус 45°С до плюс 40°С для исполнения У1;
от минус 40°С до плюс 45°С для исполнения ОМ1;
от минус 10°С до плюс 45°С для исполнения Т1;
от минус 5°С до плюс 35°С для исполнения У5;
от плюс 1°С до плюс 35°С для исполнения Т5.
Уровень пылевлагозащиты IP66 – у ВПВ-4Б
IP65 – у ВПВ-4М

Структура условного обозначения

ВПВ - 4 Х0 Х1 Х2 Х3

ВПВ - Выключатель путевой взрывозащищенный;

4 - Исполнение по числу контактов: 2Р+2З

Х0 - индекс указывающий тип модернизации: Б или М

Х1 - Исполнение по виду привода:

1 - рычаг с роликом;

2 - рычаг с тросом;

3 - рачаг с педалью;

4 - рычаг с пазом;

5 - рычаг с тросом с фиксацией (только для ВПВ-4М);

Х2 - Исполнение по взрывозащите:

1 - РВ ExdI;

2 - 1ExdIIВТ6;

3 - 1ExdIIСТ6;

Х3 - Климатическое исполнение и категория размещения: ХЛ1, У1, ОМ1, Т1, У5, Т5

ТУ 16-87 ИМШБ.642236.002 ТУ

Пример обозначения выключателя модернизации Б, исполнения РВ ЕхdI, с рычагом с роликом

Для внутрироссийских поставок:

«Выключатель ВПВ-4Б11У5 ТУ16-87 ИМШБ.642236.002ТУ»

Для экспортных поставок:

«Выключатель ВПВ-4Б11Т5. Экспорт. ТУ16-87 ИМШБ.642236.002ТУ»

Габаритные, монтажные и установочные размеры

Выключатели путевые взрывозащищенные типа ВПВ-4Б

Масса, не более 3,3кг.
Выключатели путевые взрывозащищенные типа ВПВ-4М
Исполнение выключателя Масса, кг
- РВ ExdI 6,0
- 1ExdIIАТ6, 1ExdIIСТ6 3,5
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Количество рабочих положений 2
