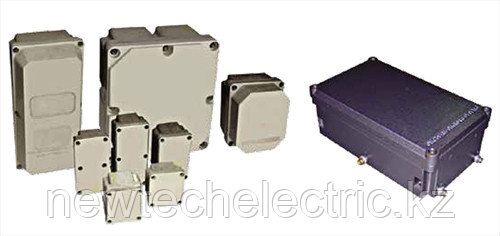

Оболочки электротехнических аппаратов ОЭАП из пластика, ОЭАМ из алюминия

В наличииТолько оптомКод: 302

от 1 Тг.

Минимальный заказ — 10 шт.

Оболочки электротехнических аппаратов ОЭАП из пластика, ОЭАМ из алюминия
Оболочки электротехнических аппаратов ОЭАП из пластика, ОЭАМ из алюминия
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты ExeIIU и ExeIU/ExeIIU. Оболочки с маркировкой ExeIU/ExeIIU предназначены для эксплуатации в поверхностных и подземных помещениях угольных шахт, а также во взрывоопасных зонах

Оболочки с маркировкой ExeIIU предназначены для эксплуатации во взрывоопасных зонах.

Оболочки с маркировкой взрывозащиты ExeIIU по ГОСТ Р 51330.0 выполняются из пластмасс, а оболочки с маркировкой взрывозащиты ExeIU/ExeIIU выполняются из алюминиевых сплавов.

Оболочки с маркировкой взрывозащиты ExeIU/ExeIIU должны применяться в изделиях, выполненных с маркировкой взрывозащиты РП ExеI и в изделиях с маркировкой взрывозащиты 2ЕхеII(T4-Т6) или 2ExedIIC(Т4-T6), а оболочки с маркировкой взрывозащиты ExeIIU только в изделиях с маркировкой взрывозащиты 2ЕхеII(T4-Т6) или 2ExedIIC(Т4-T6).

Условия эксплуатации

Оболочки предназначены для работы в следующих условиях:

  • номинальные значения климатических факторов - по ГОСТ 15150 и ГОСТ 15543.1;
  • температура окружающего воздуха - от минус 60°С до плюс 50°С;
  • верхнее значение относительной влажности воздуха 98±2% (с конденсацией влаги) при температуре 35±2°С с конденсацией влаги;
  • наибольшая высота над уровнем моря 4300 м.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж для оболочек с маркировкой взрывозащиты ExeIU/ExeIIU и 7 Дж для оболочек с маркировкой взрывозащиты ExeIIU; Конструкция обеспечивает степень защиты оболочки IP66.

Комплектность

Оболочки поставляются с набором крепежа для ее крепления.

Структура условного обозначения

ОЭА X1-X2 В1,5-Х3

ОЭА – Оболочка электротехнических аппаратов.

X1 – Материал оболочек

П - оболочка изготовленная из пластмасс;

М - оболочка изготовленная из металла (алюминиевого сплава);

X2 – Исполнение по ширине, длине и высоте, (мм):

1.1-75х90х53;

1.2-75х90х71;

2.1-90х152х53;

2.2-90х152х71;

3.1 -152x182x83;

3.2 -152x182x109;

3.3 -152x182x132;

3.4 -152x182x158;

4.1 -182x306x83;

4.2 -182x306x109;

4.3 -182x306x132;

4.4 -182x306x158;

4.5 - 182х366х109 - только для ОЭАП;

4.6 - 182х366х158 - только для ОЭАП;

4.7 - 400х250х150 - только для ОЭАП;

4.8 - 400х250х202 - только для ОЭАП;

5 - 306x366x155;

B1,5 – Климатическое исполнение и категория размещения по ГОСТ 15150.

X3 – Маркировка взрывозащиты:



ExellU - для оболочек из пластмасс (ОЭАП);



ExelU/ExellU - для оболочек из алюминиевого сплава (ОЭАМ).



ПИНЮ.301191.004 ТУ



Формулирование заказа

Пример записи обозначения пластмассовой оболочки с габаритными размерами исполнения 3.2 -(152x182x109)мм, (ширина х длина х высота), климатического исполнения и категории размещения В1,5, с маркировкой взрывозащиты ExellU при ее заказе:
Оболочка ОЭАП-3.2В1,5-ЕхеIIU. ПИНЮ.301191.004ТУ

Чертеж
Обозначение Масса, кг Н, мм h, мм
ОЭАП-1.1 В1,5-ExellU 0.26/td> 53 38
ОЭАП-1.2 В1,5-ExellU 0.32 71 56
ОЭАМ-1.1 В1,5-ExellU 0,5 53 38
ОЭАМ-1.2 В1,2-ExellU 0,6 71 56

ОЭАП-2.Х
Шифр исполнения Н, мм h*, мм
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Гарантийный срок   6 (мес)
