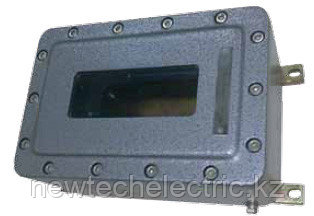

Оболочки аппаратов ОЭАА-ВЭЛ-IIB: из модифицированного алюминиевого сплава

  • В наличии
  • Только оптом
  • Код: 305

от 1 Тг.

Минимальный заказ — 10 шт.

Заказ только по телефону

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • График работы
  • Адрес и контакты
Оболочки аппаратов ОЭАА-ВЭЛ-IIB: из модифицированного алюминиевого сплава
В наличииОболочки аппаратов ОЭАА-ВЭЛ-IIB: из модифицированного алюминиевого сплава
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки предназначены для эксплуатации во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ), главы 7.3 «Электроустановки во взрывоопасных зонах», ГОСТ Р 51330.9 и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

  • Наличие внешних кронштейнов для удобства монтажа.

  • Возможность изготовления со смотровым окном.

  • Тринадцать типоразмеров оболочек.

  • Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.

  • Предварительно установленная монтажная панель в оболочке, позволяет размещать в последней любой необходимое оборудование.

  • Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж.

  • Невыпадающий крепеж из нержавеющей стали.

  • Возможность окраски оболочки в любой цвет.

  • Возможность изготовления оболочек с обогревом.

    Технические характеристики

    Маркировка взрывозащиты ExdIU, ExdIIВU
    Климатическое исполнение и категория размещения В1,5
    Температура эксплуатации от минус 60°С до плюс 50°С
    Уровень пылевлагозащиты IР66

    Конструкция

    Оболочка состоит из отлитых корпуса и крышки. Крепеж крышки с корпусом осуществляется с помощью болтов, выполненных под внутренний шестигранник. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления. Оболочки с маркировками взрывозащиты ExdIIВU выполнены из алюминиевых сплавов. Оболочки с маркировками взрывозащиты ExdIU выполнены из ЦАМ.

    Комплектность поставки

    В комплект поставки входят:

    Оболочка -1 шт.

    Руководство по эксплуатации -1 экз.

    Паспорт -1 экз.

    В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

    Структура условного обозначения

    ОЭАХ1-ВЭЛ X2-Х3-Х4-В1,5

    ОЭА-ВЭЛ - Оболочка электротехнических аппаратов взрывонепроницаемая

    Х1 – материал оболочки: А – алюминиевый сплав, Ц - ЦАМ

    Х2 – типоразмер оболочки: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14

    Х3 – при наличии окна указывается индекс «О». При отсутствии окна – индекс не указывается

    Х4 – маркировка взрывозащиты:

    ExdIIBU оболочек из алюминиевого сплава;

    ЕхdIU оболочек из ЦАМ.

    В1,5 – Вид климатического исполнения и категория размещения по ГОСТ 15150

    ПИНЮ.301191.004 ТУ

    При заказе оболочек с обогревом, дополнительно необходимо указывать в конце заказа слова «С ОБОГРЕВОМ».

    Оболочки до 5го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

    Пример формулировки заказа.

    Оболочка первого габарита, со смотровым окном, маркировкой взрывозащиты ExdIIВU климатического исполнения В, категории размещения 1,5:

    Для внутрироссийского рынка:

    «Оболочка ОЭАА-ВЭЛ-1-О-ExdIIВU-В1,5».

    Для экспорта:

    «Оболочка ОЭАА-ВЭЛ-1-О-ExdIIВU-В1,5. Экспорт ПИНЮ.301191.004 ТУ».

    Габаритные, установочные, присоединительные размеры и масса

    Габариты с 1 по 13
    Габариты 7 и 14
    Наименование изд
Основные
Производитель  Вэлан
Страна производительРоссия
Гарантийный срок  6 (мес)
