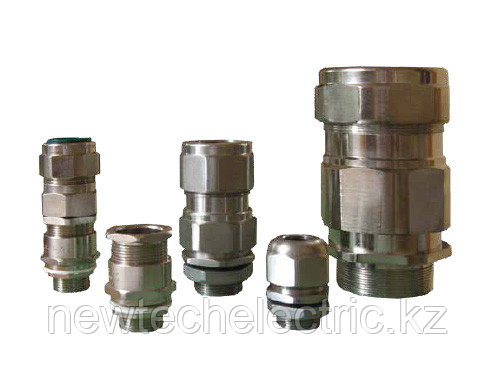

Кабельные вводы ВК-ВЭЛ: для бронированного и небронированного кабеля, трубной проводки

В наличииТолько оптомКод: 307

от 1 Тг.

Минимальный заказ — 10 шт.

Кабельные вводы ВК-ВЭЛ: для бронированного и небронированного кабеля, трубной проводки
Кабельные вводы ВК-ВЭЛ: для бронированного и небронированного кабеля, трубной проводки
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких бронированных и не бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Вводы кабельные с маркировкой взрывозащиты ExeIU/ExeIIU и ExeIIU в соответствии с ГОСТ Р 51330.0 являются Ех-компонентами и предназначены для применении во взрывозащищенном электрооборудовании I и II групп с уровнем взрывозащиты - «повышенная надежность против взрыва» в соответствии с ГОСТ Р 51330.0.

Вводы кабельные с маркировкой взрывозащиты ExdIU/ExdIIСU и ExdIICU в соответствии с ГОСТ Р 51330.0 являются Ех-компонентами и предназначены для применении во взрывозащищенном электрооборудовании I и II групп с видом взрывозащиты - «взрывонепроницаемая оболочка (d)» в соответствии с ГОСТ Р 51330.0.

Особенности

  • Трубные кабельные вводы изготавливаются с внутренней трубной резьбой, по спецзаказу могут поставляться с наружной трубной резьбой на выходном отверстии.

  • Широкий спектр диапазона вводимого кабеля, как для бронированного, так и для не брониро ванного.

Технические характеристики

Маркировка взрывозащиты ЕхеIU/ExeIIU, ExdIU/ExdIICU, ExeIIU, ExdIICU
Материал кабельных вводов Латунь, нержавеющая сталь и сталь с антикоррозийным покрытием.
Диапазон уплотняемых кабелей От 5мм до 112мм
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации От минус 60°С до плюс 55°С. Для металлических кабельных вводов верхний диапазон температуры эксплуатации может быть увеличен до плюс 110°С без ухудшения характеристик изделия
Уровень пылевлагозащиты IP66

Конструкция

Конструкция кабельных вводов подробным образом отражена на эскизах, прилагаемых к таблицам. Кабельные вводы типа ВК-ВЭЛ1 и ВК-ВЭЛ2 выполнены со специальной скобой для фиксации кабеля. Вводы с маркировкой взрывозащиты Exd изготавливаются с двумя уплотнительными кольцами. В кабельных вводах типа ВК-ВЭЛ1, ВК-ВЭЛ2, ВК-ВЭЛ3 и ВК-ВЭЛ 4 уплотнение кабеля осуществляется с помощью цанги.

Комплектность

Кабельные вводы поставляются с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода, контргайкой (для ExeIU/ExeIIU вводов) и уплотнительным кольцом (для вводов с метрической резьбой).

Структура условного обозначения

ВК-Х1-ВЭЛ Х2-Х3-Х4-Х5-Х6-В1,5

ВК - Ввод кабельный;

Х1 - Материал кабельного ввода:

Л – латунь с покрытием;

Н – нержавеющая сталь;

С – сталь с покрытием;

ВЭЛ – серия «ВЭЛ »;

Х2 - цифра, указывающая исполнение ввода:

1 - для вводов с маркировкой взрывозащиты ЕхеIU/ЕхеIIU или ЕхеIIU ;

2 - для вводов с маркировкой взрывозащиты ЕхdIU/ЕхdIIСU или ЕхdIIСU;

3 - для вводов с маркировкой взрывозащиты ЕхеIIU;

4 - для вводов с маркировкой взрывозащиты ЕхdIIСU;

5 - для вводов с маркировкой взрывозащиты ExeIIU/ExdIICU. При применении кабельного ввода в оборудовании Exd группы I и подгруппы IIC внутренний объем этих оболочек не должен превышать 2000 куб. см.;

6 - для вводов с маркировкой взрывозащиты ExeIIU/ExdIICU.

Х3 - индекс «Б» - для вводов, предназначенных для ввода бронированного кабеля, и (или) индекс «Т» - для трубных вводов, и (или) индекс «М» - для модернизированных вводов с устройством для лучшего закрепления брони кабеля (только для вводов 1Б и 2Б);

Х4 - Обозначение резьбы кабельного ввода:

  • метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63, М75, М90, М110

  • цилиндрическая трубная резьба: G3/8; G½; G¾; G1; G1¼; G1½; G2; G2½; G3

  • трубная коническая резьба: R3/8; R½; R¾; R1; R1¼; R1½; R2; R2½; R3

  • коническая дюймовая резьба: К3/8; К½; К¾; К1; К1¼; К1½; К2; К2½; К3

Х5 - обозначение вида взрывозащиты:

  • для ВК-ВЭЛ 1, 3 – Ехе;

  • для ВК-ВЭЛ 2, 4 – Ехd;

Х6 - обозначение резьбы трубного кабельного ввода, предназначенной для внешнего присоединения:

  • метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63, М75, М90, М110

  • цилиндрическая трубная резьба: G3/8; G½; G¾; G1; G1¼; G1½; G2; G2½; G3

  • трубная коническая резьба: R3/8; R½; R¾; R1; R1¼; R1½; R2; R2½; R3

  • коническая дюймовая резьба: К3/8; К½; К¾; К1; К1¼; К1½; К2; К2½; К3

В1,5 - Климатическое исполнение и категория размещения.

ПИНЮ.687153.002 ТУ

Пример записи обозначения кабельного ввода ВК-ВЭЛ с резьбой М25x1,5 изготовленного из латуни, предназначенного для присоединения гибкого не бронированного кабеля, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты ЕхеIU/ЕхеIIU:

  • для внутрироссийских поставок: «Ввод ВК-Л-ВЭЛ 1-М25-Ехе-В1,5 ПИНЮ.687153.002ТУ»

  • для поставок на экспорт: «Ввод ВК-Л-ВЭЛ 1-М25-Ехе-В1,5 Экспорт - ПИНЮ.687153.002ТУ»

Пример записи обозначения модернизированного кабельного ввода ВК-ВЭЛ изготовленного из стали, с антикоррозийным покрытием, с резьбой М25х1,5 предназначенного для присоединения гибкого бронированного кабеля, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты ЕхеIU/ ЕхеIIU: «Ввод ВК-C-ВЭЛ 1БМ-М25-Ехе-В1,5 ПИНЮ.687153.002ТУ»

Пример записи обозначения трубного кабельного ввода ВК-ВЭЛ изготовленного из нержавеющей стали с конической дюймовой резьбой К1/2" предназначенного для присоединения гибкого бронированного кабеля с конической дюймовой резьбой К1/2", предназначенной для внешнего присоединения трубного кабельного ввода, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты ЕхdIIСU:

«Ввод ВК-Н-ВЭЛ 2БТ- К1/2"-Ехd- К1/2"-В1,5 ПИНЮ.687153.002ТУ»

Пример записи обозначения кабельного ввода ВК-ВЭЛ с резьбой М32х1,5 изготовленного из латуни, предназначенного для присоединения гибкого бронированного кабеля, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты ЕхdIU/ЕхdIIСU:

«Ввод ВК-Л-ВЭЛ 2Б-М25-Ехd-В1,5 ПИНЮ.687153.002ТУ»

Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Гарантийный срок   6 (мес)
