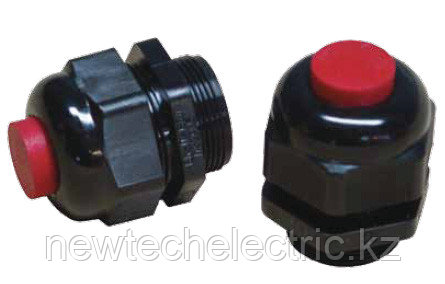

Кабельные вводы ВК-П-ВЭЛ: пластиковые для небронированного кабеля

  • В наличии
  • Только оптом
  • Код: 308

от 1 Тг.

Минимальный заказ — 10 шт.

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • День Время работы Перерыв
    Понедельник 09:00 — 18:00 13:00 — 14:00
    Вторник 09:00 — 18:00 13:00 — 14:00
    Среда 09:00 — 18:00 13:00 — 14:00
    Четверг 09:00 — 18:00 13:00 — 14:00
    Пятница 09:00 — 18:00 13:00 — 14:00
    Суббота Выходной
    Воскресенье Выходной

    * Время указано для региона: Казахстан, Алматы

  • +77273562844207Александр
    +77273562844202Аскар
    +77273562844209Кирилл
    +77273562844203Константин
    Михаил
    КазахстанАлматыг. Алматы, ул. Бродского 37А
Кабельные вводы ВК-П-ВЭЛ: пластиковые для небронированного кабеля
В наличииКабельные вводы ВК-П-ВЭЛ: пластиковые для небронированного кабеля
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Вводы кабельные с маркировкой взрывозащиты ExiIIU предназначены для применения в искробезопасных цепях управления эксплуатируемых во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ) глав 7.3 «Электроустановки во взрывоопасных зонах», ГОСТ Р 51330.9 и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

Возможность изготовления вводов различных цветов. Кабельные вводы с маркировкой взрывозащиты ExeII изготавливаются черного цвета. Кабельные вводы с маркировкой взрывозщиты ExiII изготавливаются синего цвета.

Технические характеристики

Маркировка взрывозащиты ExeIIU или ExiIIU
Материал изготовления кабельных вводов Ударопрочный и морозостойкий армамид
Диаметр уплотняемых кабелей От 4мм до 45мм.
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации От минус 60°С до плюс 55°С
Уровень пылевлагозащиты IP66

Конструкция

Кабельные вводы состоят из корпуса (муфты) и нажимной гайки. Уплотнительные кольца, предназначенные для уплотнения кабеля в теле ввода, выполнены из силиконовой резины. Для предотвращения попадания пыли в корпус кабельные ввода укомплектованы заглушками.

Комплектация

Кабельные вводы поставляются с контргайкой и уплотнительным кольцом, заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода.

Структура условного обозначения

ВК-П-ВЭЛ-Х1-Ехх-В1,5

ВК - ввод кабельный;

П - материал кабельного ввода - пластик

ВЭЛ – Серия « ВЭЛ »;

Х1 - обозначение резьбы кабельного ввода (метрическая резьба с шагом 1,5мм:

М16, М20, М25, М32, М40, М50, М63

Ехх - обозначение вида взрывозащиты:

Ехе – для вводов с маркировкой взрывозащиты ExeIIU;

Exi – для вводов с маркировкой взрывозащиты ExiIIU

В1,5 - климатическое исполнение и категория размещения;

ПИНЮ.687153.002 ТУ

Пример записи обозначения кабельного ввода ВК-П-ВЭЛ с резьбой М32x1,5, предназначенного для присоединения гибкого не бронированного кабеля, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты ЕхеII:

  • для внутрироссийских поставок

« Ввод ВК-П-ВЭЛ-М32-Ехе-В1,5 ПИНЮ.687153.002ТУ»

  • для поставок на экспорт

«Ввод ВК-П-ВЭЛ-М32-Ехе-В1,5 Экспорт - ПИНЮ.687153.002ТУ».

Справочная информация по размерам, массе вводов и диаметрам уплотняемых кабелей

Рисунок 1 Рисунок 2 Рисунок 3


Таблица 1. Вводы ВК-П-ВЭЛ (для не бронированных кабелей)

Обозначение ввода L, мм Размер под ключ, Ш Масса, кг D Наружный диаметр кабеля, А С, min Рисунок
min max
ВК-П-ВЭЛ-М16-Ехе 42 20 0,010 М16х1,5 4 8 10 1
ВК-П-ВЭЛ-М20-Ехе
Основные атрибуты
Производитель  Вэлан
Гарантийный срок  6 мес
Страна производительРоссия
