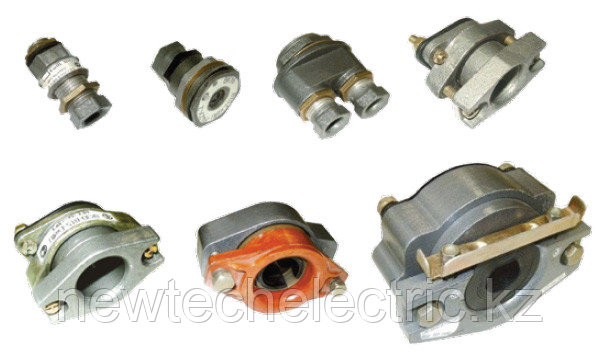

Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля

В наличииТолько оптомКод: 310

от 1 Тг.

Минимальный заказ — 10 шт.

Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля
Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Вводы кабельные являются Ех-компонентами и предназначены для применения во взрывозащищенном электрооборудовании II группы в соответствии с ГОСТ Р 51330.0.

Накладные вводы ВК25-ExeIIU, ВК30-ExeIIU, ВК40-ExeIIU предназначены для применения только в стационарном взрывозащищенном электрооборудовании повышенной надежности против взрыва II группы.

Особенности

  • Конструкция кабельных вводов обеспечивает возможность одновременного подключения как бронированного, так и небронированного кабеля. Наличие прижимной скобы позволяет фиксировать на кабельном вводе металлорукав с проложенным внутри него кабелем.

  • Большой диапазон уплотняемых кабелей позволяет унифицировать номенклатуру используемых на предприятии кабельных вводов.

Особенности

Маркировка взрывозащиты ExeIIU
Климатическое исполнение и категория размещения В1,5 или Т1,5
Температура эксплуатации от минус 60°С до плюс 50°С
Уровень пылевлагозащиты IP66

Конструкция

Вводы ВК25, ВК30 изготавливаются в двух исполнениях по способу крепления к стенке оболочки: с помощью резьбы - резьбовые вводы и в виде накладного ввода.

Резьбовые вводы ВК16, ВК25, ВК30 изготавливаются с резьбой М42х2, а ВК12 с резьбой М18х1,5. Вводы ВК2х12, ВК40, ВК42, ВК53, ВК66 изготавливаются только в виде накладных вводов, при этом ввод ВК2х12 является сдвоенным, т.е. предназначен для ввода двух кабелей одновременно.

Структура условного обозначения

ВК - Х1 Х2 Х3 Х4 Х5

ВК - ввод кабельный;

Х1 - условный диаметр проходного отверстия ввода, мм: 2х12; 12, 16, 25, 30, 40, 42, 53, 66

Х2 - обозначение резьбы трубного ввода (указывается для трубных вводов):

  • G1/2 - для ВК12 и ВК2х12 - резьба наружная;

  • G3/4 - для ВК16 - резьба наружная;

  • G3/4 - для ВК25 - резьба внутренняя;

  • G1 - для ВК30 - резьба внутренняя;

  • G1 1/4 - для ВК42 - резьба внутренняя;

  • G1 1/2 - для ВК40 - резьба внутренняя;

  • G2 1/2 - для ВК66 - резьба внутренняя.

Х3 - климатическое исполнение и категория размещения:

  • В1,5;

  • Т1,5.

Х4 - маркировка взрывозащиты ЕхeIIU

Х5 - обозначения типа и размера резьбы для резьбовых вводов:

  • ВК12 - М18х1,5;

  • ВК16, ВК25, ВК30 - М42х2.

ПИНЮ.687153.002 ТУ

Пример записи обозначения резьбового кабельного ввода с условным диаметром 16мм, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты ЕхеIIU и резьбой М42х2:

  • для внутрироссийских поставок: «Ввод ВК16-В1,5 - ЕхеIIU - М42х2 ПИНЮ.687153.002 ТУ»,

  • для трубного ввода: «Ввод ВК16 - G3/4 -В1,5 - ЕхеIIU - М42х2 ПИНЮ.687153.002 ТУ»,

  • для поставок на экспорт: «Ввод ВК16-В1,5 - ЕхеIIU - М42х2 Экспорт. ПИНЮ.687153.002 ТУ».

Габаритные, монтажные и установочные размеры

ВК2х12- ExeIIU, ВК2х12- G1/2 – ExeIIU,

  Установочные размеры

Масса:

ВК 2 х12 - 0,15 кг

ВК 2 х12-G1/ 2 - 0,24 кг

Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Упаковка Коробка
Гарантийный срок   6 (мес)
