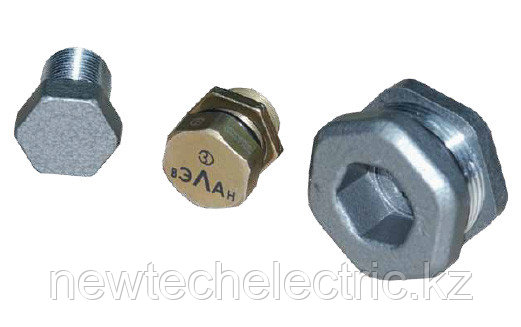

Заглушки З-ВЭЛ - Вэлан

В наличииТолько оптомКод: 314

от 1 Тг.

Минимальный заказ — 10 шт.

Заглушки З-ВЭЛ - Вэлан
Заглушки З-ВЭЛ - Вэлан
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Взрывозащищенные заглушки предназначены для закрытия неиспользуемых отверстий оборудования и труб во взрывозащищенном оборудовании, или оборудовании, находящемся во взрывоопасной зоне.

Особенности

Широкий выбор материала изготовления: латунь, нержавеющая сталь или сталь с антикоррозийным покрытием.

Технические характеристики

Маркировка взрывозащиты ExeIIU, ExdIU/ExdIICU
Материал изготовления Латунь никелированная, нержавеющая сталь, конструкционная сталь с антикоррозионным покрытием,
Температура эксплуатации от минус 60°С до плюс 50°С
Уровень пылевлагозащиты IP66

Комплектность

Заглушка поставляются без уплотнительного кольца и контргайки, если это не оговорено в заказе (только для метрической резьбы).

Структура условного обозначения

З-Х1-ВЭЛ-Х2-X3 В1,5

З - заглушка

Х1 - материал заглушки:

Л – латунь;

Н – нержавеющая сталь;

С – сталь с антикоррозийным покрытием;

ВЭЛ - серия «ВЭЛ »

Х2 - обозначение резьбы заглушки:
метрическая резьба с шагом 1,5мм: М20, М25, М32, М40, М50, М63
цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2; G2
трубная коническая резьба: R1/2; R 3/4; R 1; R 1 1/4; R1 1/2; R 2

коническая дюймовая резьба (NPT): К1/2; К3/4; К1; К1 1/4 ; К1 1/2 ; К2

X3 - маркировка взрывозащиты: е-ExeIIU; d-ExdIU/ExdIICU (при отсутствии индекса заглушки выполняются с маркировкой взрывозащиты вида "d")

В1,5 - климатическое исполнение и категория размещения

ПИНЮ.687153.002 ТУ

Пример записи обозначения заглушки с резьбой М25х1,5 изготовленной из нержавеющей стали климатического исполнения В, категории размещения 1,5:

«Заглушка З-Н-ВЭЛ-М25-В1,5»

Габаритные, монтажные и установочные размеры

Обозначение заглушки Размер под ключ, Ш D Масса, кг
M G K R
З-Х-ВЭЛ-М20х1,5 26 20х15 ½ ½ ½ 0,05
З-Х-ВЭЛ-М25х1,5 32 25х1,5 ¾ ¾ ¾ 0,09
З-Х-ВЭЛ-М32х1,5 38 32х1,5 1 1 1 0,12
З-Х-ВЭЛ-М40х1,5 48 40х1,5 1 ¼ 1 ¼ 1 ¼ 0,21
З-Х-ВЭЛ-М50х1,5 55 50х1,5 1 ½ 1 ½ 1 ½ 0,29
З-Х-ВЭЛ-М63х1,5 70 63х1,5 2
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Гарантийный срок   1 (лет)
