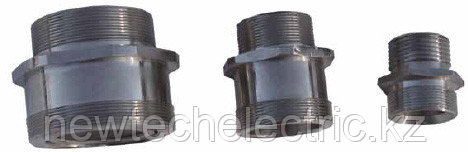

Муфты переходные МП - Вэлан

В наличииТолько оптомКод: 315

от 1 Тг.

Минимальный заказ — 10 шт.

Написать
Перезвоните мне
Муфты переходные МП - Вэлан
Муфты переходные МП - Вэлан
от 1 Тг.
В наличии
Написать
Перезвоните мне
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
Заказать расчет
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
Заказать расчет
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Муфты переходные предназначены для состыковки между собой трубной проводки и для изменения диаметра вводных отверстий с внутренней или внешней резьбой.

Особенности

Позволяют состыковывать трубы с различными вариациями присоединительной резьбы. Широкий выбор материалов изготовления муфт

Технические характеристики

Маркировка взрывозащиты ExeIIU/ExdIICU
Материал изготовления Латунь никелированная, нержавеющая сталь и конструкционная сталь с антикоррозийным покрытием
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации от минус 60°С до плюс 55°С
Уровень пылевлагозащиты IP66

Структура условного обозначения

МУФТА ПЕРЕХОДНАЯ Х1 - Х2Х3 / Х4 Х5

Х1 - материал муфты:

Л – латунь;

Н – нержавеющая сталь;

С – сталь с антикоррозийным покрытием.

Х2 и Х4 - обозначение типа резьбы:

в – внутренняя (мама);

н – наружная (папа);

Х3 и Х5 - Обозначение резьбы вида муфты:
метрическая резьба с шагом 1,5мм: М20, М25, М32, М40, М50, М63
цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2; G2
трубная коническая резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R 2

коническая дюймовая резьба (NPT): К1/2; К3/4; К1; К1 1/4; К1 1/2; К2

ПИНЮ.687153.002 ТУ

Пример записи обозначения муфты переходной изготовленной из латуни с внутренней резьбой М32х1,5 и наружной цилиндрической трубной резьбой G1:

«Переходная муфта Л-вМ32/нG1»

Размеры и характеристики

Рисунок 1. Муфты переходные с резьбами внутренняя-внутренняя одного размера





Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Вид муфты Переходная
  • Цена: от 1 Тг.
  • Минимальный заказ: 10 шт.
