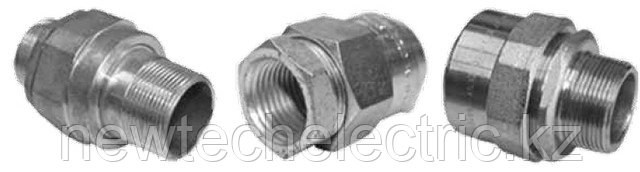

Муфты соединительные МС - Вэлан

В наличииТолько оптомКод: 316

от 1 Тг.

Минимальный заказ — 10 шт.

Муфты соединительные МС - Вэлан
Муфты соединительные МС - Вэлан
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Муфты соединительные используются в трубных системах электропроводки в местах, где существует опасность взрыва. Они позволяют состыковывать не вращая трубы, коробки и другие элементы трубных систем электропроводки.

Особенности

Позволяют состыковывать трубы без их вращения.

Позволяют состыковывать трубы с различными вариациями присоединительной резьбы.

Широкий выбор материала изготовления соединительных муфт

Технические характеристики

Маркировка взрывозащиты ExeIIU/ExdIICU
Материал изготовления Латунь никелированная, нержавеющая сталь, конструкционная сталь с антикоррозийным покрытием
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации от минус 60°С до плюс 50°С
Уровень пылевлагозащиты IP66

Конструкция

Муфты соединительные состоят из двух втулок соединенных между собой гайкой, что и позволяет им вращаться независимо друг от друга.

Структура условного обозначения

МС Х1 - Х2 Х3 / Х4 Х5

МС – муфта соединительная

Х1 - материал муфты:

Л – латунь никелированная;

Н – нержавеющая сталь;

С – сталь с антикоррозийным покрытием;

Х2 и Х4 - обозначение типа резьбы:

в – внутренняя;

н – наружная;

Х3 и Х5 - Обозначение резьбы вида муфты:

  • метрическая резьба с шагом 1,5мм: М20,М25,М32,М40,М50,М63

  • цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2; G2;

  • цилиндрическая коническая резьба: R1/2; R3/4; R1; R1 1/4; R1 1/2; R2;

  • коническая дюймовая резьба (NPT): К1/2; К3/4; К1; К1 1/4; К1 1/2; К2;

ПИНЮ.687153.002 ТУ

Пример записи обозначения муфты соединительной изготовленной из латуни с внутренней резьбой М32x1,5 и наружной резьбой М32х1,5:

«Муфта соединительная МС-Л-вМ32/нМ32»

Размеры и характеристики

Рисунок 1. Муфты соединительные с резьбами наружная-наружная
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Вид муфты Соединительная
