Соединители гибкие ВСГ (металлорукав) - Вэлан

В наличииТолько оптомКод: 319

от 1 Тг.

Минимальный заказ — 10 шт.

Соединители гибкие ВСГ (металлорукав) - Вэлан
Соединители гибкие ВСГ (металлорукав) - Вэлан
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

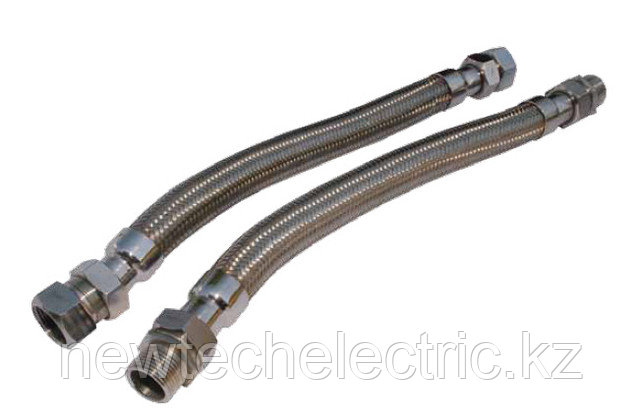

Соединители предназначены для соединения труб, коробок, взрывозащищенного электрооборудования или участков трубной проводки, подверженных вибрации. Соединители обеспечивают дополнительную защиту кабеля от механических повреждений и коррозии.

Особенности

Соединители представляют гибкий рукав высокого давления, изготовленный из нержавеющей стали или из армированной резины, оконцованный резьбовой арматурой.

Соединители из нержавеющей стали имеют ряд исполнений:

  • соединители с неподвижно приваренной арматурой с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется аналогично монтажу труб;

  • соединители с муфтами соединительными МС, имеющими вращающуюся накидную гайку с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется с помощью накидных гаек;

  • соединители могут изготавливаться как с одинаковыми присоединительными резьбовыми размерами, так и различными, при этом размеры могут отличаться на шаг больше или меньше в соответствии с рядом размеров приведенным в структуре условного обозначения соединителей, а диаметр условного прохода рукава соответствует большему размеру;

  • по требованию потребителя соединители могут изготавливаться с оконцеванием с одной стороны неподвижной арматурой с внутренней (М) или наружной (П) резьбой, а с другой стороны иметь арматуру с накидной гайкой с внутренней (М) или наружной (П) резьбой.

Технические характеристики

Степень защиты от пыли и влаги IP66.

Нижнее и верхнее значение температуры окружающего воздуха от минус 60°С до плюс 55°С;

Относительная влажность окружающей среды до (98+2)% при температуре (35 + 2) °С с конденсацией влаги;

Рабочее положение в пространстве любое.

Структура условного обозначения

ВСГХ1-МСХ2(Х3)/МСХ4(Х5)-Х6-В1,5

ВСГ - взрывозащищенный соединитель гибкий;

Х1 - материал рукава:

Н - нержавеющая сталь,

Р - резина;

МС - муфта соединительная (При заказе с одной муфтой указывается один раз. Если с двух сторон нужна неподвижная резьбовая арматура, муфта не указывается);

Х2 и Х4 - обозначение типа резьбы:

метрическая резьба: М20х1,5, М25х1,5, М32х1,5, М40х1,5, М50х1,5, М63х1,5

цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2; G2;

Х3 и Х5 - тип присоединения: П – папа, М – мама;

Х6 - длина в миллиметрах: 500, 700, 1000, 1500, 2000;

В1,5 - климатическое исполнение и категория размещения.

ТУ 3424-008-002-13569-2008

ПИНЮ.687153.002ТУ

Пример записи обозначения взрывозащищенного соединителя гибкого из нержавеющей стали, с цилиндрической трубной резьбой G1 папа и G1 мама, длиной 1000мм, климатического исполнения В, категории размещения 1,5:

«Взрывозащищенный соединитель гибкий ВСГН-G1"(П)/G1"(М)-1000-В1,5».

Пример записи обозначения взрывозащищенного соединителя гибкого из нержавеющей стали, с муфтами соединительными с цилиндрической трубной резьбой G1 папа и G1 мама, длиной 1000мм, климатического исполнения В, категории размещения 1,5:

«Взрывозащищенный соединитель гибкий ВСГН-МСG1"(П)/МСG1"(М)-1000-В1,5».

Соединители с неподвижной резьбовой арматурой и одинаковыми присоединительными размерами

ВСГН-D(M)/D(II)L-B1,5
Рисунок 1
ВСГН-D(M)/D(II)-L-B1,5
Рисунок 2
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Вид муфты Комбинированная
  • Цена: от 1 Тг.
  • Минимальный заказ: 10 шт.
