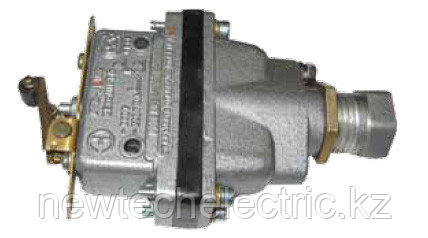

Микропереключатели МПВ-2 - Вэлан

В наличииТолько оптомКод: 325

от 1 Тг.

Минимальный заказ — 10 шт.

Микропереключатели МПВ-2 - Вэлан
Микропереключатели МПВ-2 - Вэлан
от 1 Тг.
В наличии
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +7 (701) 747-93-20
  • +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Назначение

Микропереключатель мгновенного действия взрывозащищенный типа МПВ-2 предназначен для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами, для народного хозяйства и для поставки на экспорт. Микропереключатель может применятся для управления электромагнитными аппаратами (реле, электромагнитами и т.п.) без потери контакта в цепях малой мощности переменного тока частоты 50, 60 Гц и постоянного тока номинальным напряжением не менее 12 В и номинальным током не менее 0,05 А. Микропереключатель имеет маркировку взрывозащиты 2ExеdIIСТ6 и предназначен для эксплуатации во взрывоопасных зонах в соответствии с ГОСТ Р 51330.13 Микропереключатели имеют один замыкающий и один размыкающий контакты с одинарным разрывом цепи.

Технические характеристики

Маркировка взрывозащиты 2ExedIICT6
Номинальное напряжение, В:
переменного тока (50Гц)
постоянного тока

до 380
до 220
Номинальный ток 10А
Усилие срабатывания привода не более 20Н
Время переключения не более, с 0,04
Климатическое исполнение микропереключателей В2
Температура эксплуатации от минус 60°С до плюс 45°С
Уровень пылевлагозащиты IP54
Высота над уровнем моря не более 4300 м
Относительная влажность окружающей среды при температуре плюс 35°С (с конденсацией влаги) до 98±2%

Конструкция

Микропереключатели МПВ-2Х1В2 изготовлены на базе микропереключателей МПВ-1В2 и защищены крышкой и корпусом с кабельным вводом от внешних воздействий. Микропереключатель МПВ-1В2 состоит из изоляционного основания и крышки, соединенными штифтами и залитыми эпоксидным компаундом, не подлежит разборке в эксплуатации.

Структура условного обозначения

МПВ – 2Х1В2

МП – Микропереключатель;

В – Взрывозащищенный;

2 – Исполнение по взрывозащите: 2ExedIICT6.

Х1 - Вид привода:

1-толкатель,

2-рычаг с роликом,

3-рычаг,

4- поворотный рычаг с роликом,

5- поворотный рычаг с роликом с фиксацией крайних положений.

В2 – Климатическое исполнение и категория размещения по ГОСТ 15150-69.

ТУ 16-94 ИМШБ.642233.006 ТУ

Пример записи обозначения микропереключателя при его заказе: Микропереключатель с приводом в виде толкателя с исполнением по взрывозащите 2ЕхеdIIСТ6: «МПВ-21В2»,

Тоже с приводом в виде ролика для экспорта: «МПВ-22В2 ТУ 16-94 ИМШБ642233.006ТУ»

Габаритные и установочные размеры МПВ-21, МПВ-22, МПВ-23, МПВ-24, МПВ-25.
МПВ-21В2 Электрическая схема контактов микропереключателя

Рис.1
МПВ-22В2
(остальное см. рис1)
МПВ-23В2
(остальное см. рис 1,2)

МПВ-24В2
(остальное см. рис 1,2)
МПВ-25В2
(остальное см. рис 1,2)
Угол переключения 75° ± 5° с фиксацией крайних положений
Характеристики
Основные
Производитель   Вэлан
Страна производитель Россия
Цвет корпуса   Белый
