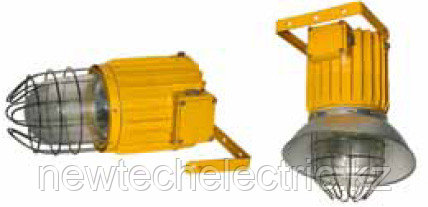

Светильник ВАД91-РТ.Л.250

Светильники серии ВАД91 для газоразрядных ламп с универсальной системой крепления,2ExedIICT4

Назначение

Взрывозащищенные светильники для газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли.

Особенности

• Универсальное крепление на скобе позволяет устанавливать светильник практически на любую поверхность и под любым углом.

• Особопрочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре минус 60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.

• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

• Возможность комплектации светильника куполообразным отражателем.

• Два габарита корпуса в зависимости от мощности используемых ламп.

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием.

• Защитное стекло ― термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник.

• Для защиты стекла дополнительно применяется защитная решетка.

• Внутри корпуса установлены патрон и клеммные зажимы для подключения питания

• Подведение кабеля осуществляется через встроенную распределительную коробку

• Внутри и снаружи светильника установлены болты заземления.

Структура условного обозначения

ВАД91 ― X1 Х2 – Х3 ― УХЛ1

ВАД91 ― светильник взрывозащищенный с универсальным креплением на скобе

Х1 ― тип применяемой лампы

НАТ.Л. ― натриевая лампа высокого давления типа ДНаТ

РТ.Л. ― ртутная лампа высокого давления типа ДРЛ

ГАЛ.Л. ― металлогалогенная лампа типа ДРИ

Х2 ― мощность используемой в светильнике лампы (Вт)

Х3 – тип применяемого отражателя: КО – куполообразный, УО – угловой.
При отсутствии отражателя, индекс не указывается

УХЛ1 ― вид климатического исполнения и категория размещения по ГОСТ 15150:

ТУ 3461-006-00213569-2008

Пример записи обозначения светильника алюминиевого для стационарной установки и освещения производственных помещений согласно маркировки взрывозащиты, для ртутной ламы высокого давления типа ДРЛ мощностью 250Вт, потолочным видом монтажа, климатического исполнения и категории размещения УХЛ1. «Светильник ВАД91-РТ.Л.250-УХЛ1»
