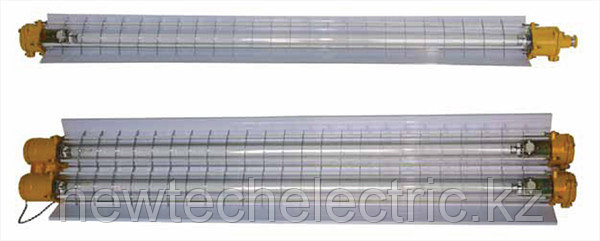

Светильник ВЭЛ51-2х36В

Светильник серии ВЭЛ51 из алюминия, 1ExdIICT6



Назначение

Используются для освещения взрывоопасных зон заводов, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа или пыли, в соответсвии с маркировкой взрывозащиты.

Особенности

Конструкция светильника позволяет быстро произвести подключение к сети и при необходимости, быстро произвести замену перегоревшей лампы.

Используемые источники света

Линейная люминесцентная лампа с патроном G13 или линейная светодиодная лампа с патроном G13

Конструкция

Люминесцентные лампы и пускорегулирующая аппаратура крепятся на элементах светильника образующие единую раму, и вставлены в стеклянную трубку. Стеклянная трубка выдерживает нагрузку 4Дж, имеется ряд перегородок из нержавеющей стали, для защиты стекла от механических воздействий.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением. По умолчанию светильник комплектуется одним кабельным вводом для небронированного кабеля. Светильник на две лампы с потолочным и подвесным креплениями по умолчанию комплектуются двумя кабельными вводами для не бронированного кабеля. Дополнительно заказываются: А) Лампы Б) Кабельные вводы: - ВК-Х-ВЭЛ2БМ-G3/4-Exd для бронированного кабеля; - ВК-Х-ВЭЛ2БТ- G3/4-Exd-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20; - ВК-Х-ВЭЛ4Т- G3/4-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления нужно учитывать, что в корпусе этих светильников нарезана резьба G3/4.

Структура условного обозначения

ВЭЛ51-СД.Л.-Х1хХ2Х3-У1

СД.Л.- индекс указывающий на применение светодиодных ламп. При использовании люминесцентных ламп индекс СД.Л. не указывается

Х1 - количество ламп

Х2 - мощность лампы

Х3 - тип крепления:

П: потолочное крепление

Ц: монтаж на цепи (только для ВЭЛ51-1х18 и ВЭЛ51-1х36)

В: подвесное крепление

О: монтаж на опоре

Н: настенный монтаж (только для ВЭЛ51-2х18 и ВЭЛ51-2х36)

У1- вид климатического исполнения светильника и категория размещения по ГОСТ 15150

ТУ 3461-007-00213569-2008

Пример формулировки заказа:

Светильник взрывозащищенный для люминесцентной лампы из алюминиевого сплава с двумя лампами по 18Вт и видом климатического исполнения У1:
«Светильник ВЭЛ51-2х18П-У1»

Фотометрические кривые (Кд/1000лм)
