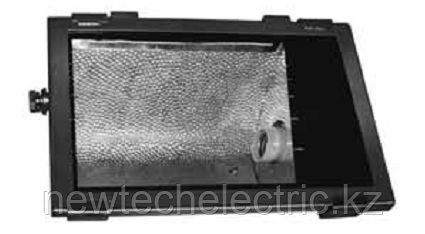

Прожектор ВАТ 54-ПР-400 (с ВАД-БАЛ-НАТ.Л.400)

Прожекторы серии ВАТ54-ПР из нержавеющей стали, 2ExnRIIT3 и 2ExnRIIT2 (до 1000Вт)



Назначение

Взрывозащищенный прожектор серии BAT54-ПР – используется для освещения больших площадей месторождений, морских платформ, доков и заводов в которых возможно возникновение взрывоопасного газа или пыли, в соответсвии с маркировкой взрывозащиты.





Особенности

• Корпус из нержавеющей стали

• Угол наклона прожектора регулируется в диапазоне от -45° до +90°

• Коэффициент мощности cos φ ≥ 0,92

Конструкция

Прожектор типа ВАТ54-ПР представляет собой прямоугольный корпус с видом взрывозащиты «nR» с отдельно вынесенным пуско-регулирующим аппаратом ПРА, размещенным также в корпусе с видом взрывозащиты «nR». Прожектор устанавливается на специальной подставке. Светопропускающий элемент выполнен без защитной решетки. Заземление прожектора обеспечивается внутренними и наружными болтами заземления. Возле каждого болта нанесен знак заземления.



Комплектность поставки

По умолчанию прожектор комплектуется одним кабельным вводом для небронированного кабеля. Дополнительно заказываются: А) Лампа Б) Кабельные вводы: - ВК-Х-ВЭЛ1БМ-G3/4-Exе для бронированного кабеля; - ВК-Х-ВЭЛ1БТ- G3/4-Exе-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20; - ВК-Х-ВЭЛ3Т- G3/4-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. При заказе кабельных вводов нужно учитывать, что в корпусе прожектора одно отверстие под  резьбу G3/4.



Структура условного обозначения

ВАТ54-ПР-Х1Х2-УХЛ1

ВАТ54-ПР - прожектор взрывозащищенный заливающего света

Х1 - тип лампы:

ГАЛ.Л. - металлогалогенная лампа типа ДРИ;

НАТ.Л. - натриевая лампа типа ДНаТ;

РТ.Л. - ртутная лампа типа ДРЛ.

Х2 - мощность лампы.

УХЛ1- вид климатического исполнения светильника по ГОСТ 15150

ТУ 3461-008-002135569-2008

Пример формулировки заказа:

Прожектор взрывозащищенный для металлогалогенной лампы мощностью 250Вт с видом климатического исполнения УХЛ1: ВАТ54-ПР - ГАЛ.Л.250 - УХЛ1
