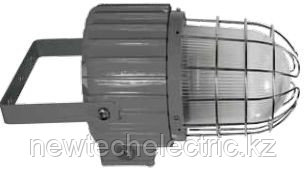

Светильник ВЭЛАН22-РТ.Л.125-УХЛ1

Светильники серии ВЭЛАН22 для газоразрядных ламп, ламп типа QL и светодиодных матриц, 2ExedIICT4



Назначение

Взрывозащищенные светильники для люминесцентных индукционных ламп типа QL, а также газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли.

Особенности

• Применение люминесцентной индукционной лампы типа QL позволяет сократить энергозатраты и расходы на обслуживание. Срок службы лампы достигает 80 000 часов.
• Универсальное крепление на скобе позволяет устанавливать светильник практически на любую поверхность и под любым углом.
• Особопрочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -40°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Возможность комплектации светильника куполообразным отражателем.
• Два габарита корпуса в зависимости от мощности используемых ламп.
• Источники света люминесцентная индукционная лампа типа QL (ЛЮМ.ИНД.)
• ртутная лампа высокого давления типа ДРЛ (РТ.Л.)
• натриевая лампа высокого давления типа ДНаТ (НАТ.Л.)
• металлогалогенная лампа типа ДРИ (ГАЛ.Л.)
• светодиодная лампа (СД.Л.)

Конструкция

• Светильник состоит из алюминиевого корпуса с порошковым покрытием.
• Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка.
• Внутри корпуса установлены патрон и клеммные зажимы для подключения питания.
• Подведение кабеля осуществляется через отверстие в коробке вводного отделения
• В светильнике предусмотрена универсальная система крепления на скобе, которая позволяет устанавливать светильник на потолке, на стене, в т.ч. под углом, а также на вершине столбов. В светильнике предусмотрена возможность транзитной прокладки кабеля.
• Внутри и снаружи светильника установлены болты заземления.

Структура условного обозначения

ВЭЛАН22 – Х₁ Х₂ – Х₃ – Х₄ – Х₅

ВЭЛАН22 – светильник взрывозащищенный для люминесцентных индукционных ламп типа QL

Х₁ – тип применяемой лампы

ЛЮМ.ИНД. - люминесцентная индукционная лампа

НАТ.Л. – натриевая лампа высокого давления типа ДНаТ

РТ.Л. – ртутная лампа высокого давления типа ДРЛ

ГАЛ.Л. – металлогалогенная лампа типа ДРИ

СД.Л. – светодиодная лампа

У 3461-013-00213569-2009

Пример записи обозначения светильника с люминесцентной индукционной лампой типа QL мощностью 85Вт, климатического исполнения и категории размещения У1:
«Светильник ВЭЛАН22-ЛЮМ.ИНД.85-С-У1»
