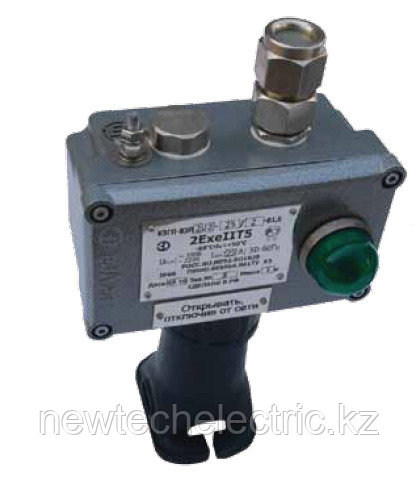

Коробки зажимов серии КЗГ-ВЭЛ для греющих кабелей плоского сечения

  • В наличии
  • Только оптом
  • Код: 4730

от 1 Тг.

Минимальный заказ — 10 шт.

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • День Время работы Перерыв
    Понедельник 09:00 — 18:00 13:00 — 14:00
    Вторник 09:00 — 18:00 13:00 — 14:00
    Среда 09:00 — 18:00 13:00 — 14:00
    Четверг 09:00 — 18:00 13:00 — 14:00
    Пятница 09:00 — 18:00 13:00 — 14:00
    Суббота Выходной
    Воскресенье Выходной

    * Время указано для региона: Казахстан, Алматы

  • +77273562844207Александр
    +77273562844202Аскар
    +77273562844209Кирилл
    +77273562844203Константин
    Михаил
    КазахстанАлматыг. Алматы, ул. Бродского 37А
Коробки зажимов серии КЗГ-ВЭЛ для греющих кабелей плоского сечения
В наличииКоробки зажимов серии КЗГ-ВЭЛ для греющих кабелей плоского сечения
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Назначение

Коробки зажимов КЗГ-ВЭЛ предназначены для соединения и разветвления греющих кабелей плоского сечения в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

  • Возможность установки зажимов на различные токи.

  • Широкий выбор материала изготовления коробок: пластик, алюминий, конструкционная сталь с антикоррозийным покрытием или нержавеющая сталь.

  • Возможность установки на коробки дополнительных индикаторов, например, для индикации наличия напряжения на клеммах.

Технические характеристики

Маркировка взрывозащиты 2ExeIIT5
Материал коробки Пластик, алюминий, конструкционная сталь с антикоррозийным покрытием, нержавеющая сталь.
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации От минус 60°С до плюс 50°С
Уровень пылевлагозащиты IP66

Описание конструкции

Коробки состоят из оболочки, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы. Дополнительно возможна установка взрывозащищенного светодиодного индикатора типа ИС.

Кабельный ввод стойка расположен:

1. на стороне D – для коробок КЗГП(М)-ВЭЛ3.1 и КЗГП(М)-ВЭЛ3.2, КЗГП(М)-ВЭЛ4.Х, КЗГН(С)-ВЭЛ;

2. на стороне С – для коробок КЗГП(М)-ВЭЛ2.2.

Комплектность

В комплект поставки входит коробка зажимов с заглушенными кабельными вводами. При отсутствии кабельного ввода стойки коробка зажимов поставляется с комплектом крепежа для установки.

Структура условного обозначения

КЗГХ1-ВЭЛ Х2 – Х3/Х4П– РЕ/Х5-СК-ХnхXm-(ИСVХ)-(ДУ-Х)-В1,5

КЗГ-ВЭЛ - коробка зажимов для монтажа греющих кабелей

Х1 - материал коробки:

Н – нержавеющая сталь;

С – сталь с антикоррозийным покрытием;

П – пластик;

М – алюминиевый сплав.

Х2 - типоразмер применяемой оболочки;

Х3 - номинальный ток применяемых зажимов в амперах

Х4 - количество зажимов;

П - индекс, указывающий на применение пружинных клемм. При установке винтовых клемм индекс не указывается.

РЕ - клемма заземления;

Х5 - количество применяемых клемм заземления на соответствующий ток

СК - кабельный ввод – стойка ВК-Г-ВЭЛ, расположенный на стороне D – для коробок КЗГП(М)- ВЭЛ3.1 и КЗГП(М)-ВЭЛ3.2 и на стороне С – КЗГП(М)-ВЭЛ2.2;

Хn - тип кабельного ввода (ВК или ВК-Х-ВЭЛ)
При необходимости наличия заглушенного отверстия, в какой либо стенке, указывается размер и расположение заглушки, аналогично информации о вводах.

Xm - количество кабельных вводов каждого типоразмера и обозначение стороны коробки, на которой расположен кабельный ввод: А, В, С илиD (по ходу часовой стрелки) при этом стороны А и С – длинные, В и D – короткие.

(ИСVХ)

ИС - индикатор световой. В том случае, если индикатор не нужен, индекс не указывается;

V – напряжение питания

Х – цвет индикатора

  • Л – зеленый;

    К – красный;

    Ж – желтый.

(ДУ-Х) - ДУ – дренажное устройство.

Х - материал дренажного устройства:

  • Л - Латунь;

    Н - Нержавеющая сталь;

    С- Сталь.

В1,5 - вид климатического исполнения коробок и категория размещения по ГОСТ 15150

ПИНЮ.685564.001 ТУ

Пример записи обозначения коробки зажимов с уровнем взрывозащиты «повышенная надежность против взрыва» и с маркировкой взрывозащиты 2ExeIIT5 в оболочке типоразмера 3.1, изготовленной из пластмасс, с 6 зажимами на номинальный ток 41А, с тремя зажимами заземления, с кабельным вводом-стойкой ВК-Г-ВЭЛ, дополнительными кабельными вводами: на стороне А один кабельный ввод с резьбой М32х1,5 изготовленного из никелированной латуни для бронированного кабеля, с пластмассовым кабельным вводом М25 и нержавеющим кабельным вводом М25 для небронированного кабеля на стороне С со световым индикатором на напряжение 220В желтого цвета, климатического исполнения В, категории размещения 1,5:

«Коробка КЗГП-ВЭЛ-3.2-41/6-РЕ/3-СК-ВК-Л-ВЭЛ 1Б-М32х1(А)-ВК-П-ВЭЛ-М25х1(С)- ВК-Н-ВЭЛ 3-М25х1(С)-ИС220Ж-В1,5»

Чертеж

Технические характеристики
Маркировка взрывозащиты 2ExellT5
Температура окружающей среды при эксплуатации от -60°С до +50°С
Степень защиты IP66
Номинальный ток 28А
Номинальное напряжение до 380В

Клеммы:

  • 6 клемм для жил сечением от 0,51мм2 до 10 мм2,

  • 3 клеммы внутреннего заземления,

  • 2 наружных зажима заземления

Кабельные вводы:

  • кабельный ввод стойка для плоских кабелей

Основные
Производитель  Вэлан
Страна производительРоссия
