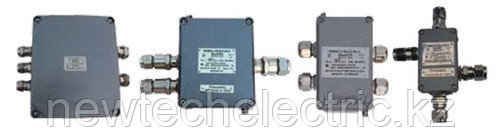

Коробки зажимов cерии КЗП, КЗИ из пластика и серии КЗПМ, КЗИМ из алюминия

  • В наличии
  • Только оптом
  • Код: 4731

от 1 Тг.

Минимальный заказ — 10 шт.

Заказ только по телефону

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • График работы
  • Адрес и контакты
Коробки зажимов cерии КЗП, КЗИ из пластика и серии КЗПМ, КЗИМ из алюминия
В наличииКоробки зажимов cерии КЗП, КЗИ из пластика и серии КЗПМ, КЗИМ из алюминия
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и не бронированных кабелей с оболочкой круглого сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Технические характеристики

Маркировка взрывозащиты:
  • для КЗП и КЗПМ
  • для КЗИ и КЗИМ





2ExeIIT6, 2ExeIIT5

0ExiaIIAT6 X, 0ExiaIIBT6 X, 0ExiaIICT6 X, 1ExibIIAT6 X, 1ExibIIBT6 X, 1ExibIICT6 X, 2ExicIIAT6 X, 2ExicIIBT6 X, 2ExicIICT6 X.

(Знак «Х» в маркировке взрывозащиты указывает на их особые условия применения, заключающиеся в следующем: коробки зажимов должны включаться в искробезопасные цепи для электрооборудования подгрупп IIA, IIB, IICв соответствии с маркировкой взрывозащиты, указанной на коробке зажимов.)

Материал изготовления коробки модифицированный алюминиевый сплав или пластик
Степень защиты от внешних воздействий IP66
Диаметр подводимых кабелей от 5мм до 112мм в зависимости от выбранного типа кабельного ввода
Площадь сечения жил кабеля от 0,5 мм² до 240 мм² в зависимости от типа выбранных клеммных зажимов
Температура эксплуатации от минус 60°С до плюс 50°С

Конструкция

Коробки состоят из оболочки, образованной корпусом и крышкой, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы.

Структура условного обозначения

  • КЗХ1Х2-Х3(Х4)/Х5П- Х6/Х7П-Х8(Х9)/Х10-Хn х Xm(Х11)-B1,5
  • КЗ – коробка зажимов;
  • Х1 – И – искробезопасные цепи с оболочкой, изготовленной из пластика;
  •           ИМ – искробезопасные цепи с оболочкой, изготовленной из алюминиевого сплава;
  •           П – повышенная надежность против взрыва с оболочкой из пластика;
  •           ПМ – повышенная надежность против взрыва с оболочкой из алюминиевого сплава;
  • Х2 – типоразмер применяемой оболочки:
  • для оболочки из пластика: 1.2; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; 4.5; 4.6; 4.7; 4.8; 5
  • для оболочки из алюминиевого сплава: 1.2; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; 5
  • Х3 – номинальный ток применяемых зажимов. При использовании клемм для искробезопасных цепей, ток не указывается.
  • Х4 – площадь сечения жилы кабеля – указывается только для коробок КЗИ и КЗИМ, при использовании зажимов для искробезопасных цепей для жил кабеля с площадью сечения больше, чем 2,5 мм². В остальных случаях площадь сечения не указывается.
  • Х5 – количество применяемых зажимов
  •          П – индекс указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
  • Х6/Х7П – вспомогательные зажимы: номинальный ток/количество, П- индекс указывающий на применение пружинных или винтовых зажимов (для винтовых не указывается).
  • Х8 – индекс, указывающий на наличие клемм заземления или шин заземления:
  • для клемм заземления указывается индекс «РЕ»;
  • для шин заземления указывается индекс: «шина РЕ»-для неизолированной; «изол. шина РЕ»- для изолированной.
  • Х9 –индекс указывающий:
  •   для клемм заземления: - при наличии нескольких, различных по току (площади сечения жил), клемм заземления - номинальный ток. Если клеммы заземления, по току (сечению), такие же как и зажимы, индекс не указывается.

Пример формулировки заказа

Коробка зажимов взрывозащищенная пластиковая габарита 4.2, маркировкой взрывозащиты 2ExeIIT5, с 12 винтовыми зажимами на 24А, тремя клеммами заземления на 41А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ1БМ-М32 на стороне С, климатического исполнения и категории размещения В1.5: КЗП4.2-24/12-РЕ(41)/3-(ВК-Л-ВЭЛ1БМ-М25)х4(А)-(ВК-Л-ВЭЛ1БМ-М32)х2(С)-В1.5

Для искробезопасных цепей используются клеммы, отличающиеся от обычных клемм тем, что их изготавливают из синей пластмассы, других отличий по конструкции нет. Максимальное значение тока искробезопасной цепи 5А., но при этом, в этих цепях, можно использовать кабели с различным сечением жил. Количество синих клемм помещающихся в коробке, такое же как и обычных клемм, для аналогичных сечений жил кабеля.

Основные
Производитель  Вэлан
Страна производительРоссия
Материал хомутаАлюминий
УпаковкаКоробка
