Коробки зажимов серии КЗВА(Ц)-ВЭЛ

  • В наличии
  • Только оптом
  • Код: 4736

от 1 Тг.

Минимальный заказ — 10 шт.

Заказ только по телефону

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • График работы
  • Адрес и контакты

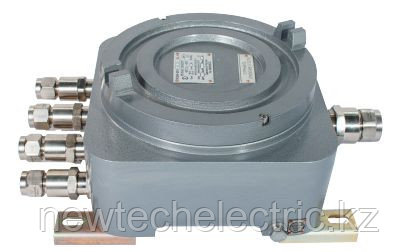

Коробки зажимов серии КЗВА(Ц)-ВЭЛ
В наличииКоробки зажимов серии КЗВА(Ц)-ВЭЛ
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей с эластомерной или термопластичной оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

  • 6 габаритов корпуса

  • Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влиянии окружающей среды

  • Возможность подведения кабеля диаметром от 5 до 112мм

Технические характеристики

Маркировка взрывозащиты РВ ExdI/1ExdIICT6(T5)
Уровень пылевлагозащиты IP66
Материал коробки Модифицированный алюминиевый или цинковый сплав (в зависимости от маркировки взрывозащиты)
Номинальное напряжение до 800В
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура окружающей среды от -60°С до +50°С

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующую взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью резьбового соединения. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN - рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

Структура условного обозначения

КЗВА-ВЭЛ-Х1-Х2/Х3 П-Х4хХ5(Х6)-Х7-В1.5

Хо – материал коробки:
 А – алюминевый сплав;
 Ц – ЦАМ;

КЗВА-ВЭЛ – коробка зажимов взрывозащищенная из алюминиевого сплава производства ВЭЛАН

Х1 – типоразмер оболочки: от 1 до 6

Х2 – номинальный ток зажимов

Х3 – количество зажимов

П – индекс, указывающий на применение пружинных зажимов: В случае использования винтовых зажимов, индекс не указывается.

Х4 – тип кабельных вводов ВК-ВЭЛ. Допускается применять сокращенную маркировку, а именно, указывать тип кабельного ввода, тип резьбы, а так же материал ввода.

Х5 – количество кабельных вводов

Х6 – сторона установки, при этом, длинные стороны – А и С, короткие B и D.

Х7 – маркировка взрывозащиты:
- РВ Exdl для коробок из ЦАМа с вводами имеющими маркировку взрывозащиты ExdlU/ExdllU, с индексом (IIС). Индекс указывает тип оболочки.
- 1ExdllСT6(5) для коробок из алюминиевого сплава с вводами имеющими маркировку взрывозащиты ExdlU.

В1,5 – вид климатического исполнения и категория размещения по ГОСТ 15150

ПИНЮ.685564.001 ТУ

Пример записи обозначения коробки зажимов взрывозащищенной из алюминиевого сплава третьего типоразмера, c 12 винтовыми зажимами на ток 24А, двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ2БМ-М25-Exd-B1,5, расположенными по стороне А, и четырьмя кабельными вводами для небронированного кабеля, проложенного в трубе G1/2 ВК-Л-ВЭЛ4Т-М20-Exd-G1/2-B1,5, расположенными по стороне C, с маркировкой взрывозащиты 1ExdIICT6, климатического исполнения и категории размещения В1,5:
«Коробка КЗВА-ВЭЛ-3-24/12П-(Л-2БМ-М25)х2(А) – (Л-4Т-М20-G1/2)х4(В) – 1ExdllCT6-В1,5»

Основные
Производитель  Вэлан
Страна производительРоссия
  • Цена: от 1 Тг.
  • Минимальный заказ: 10 шт.
