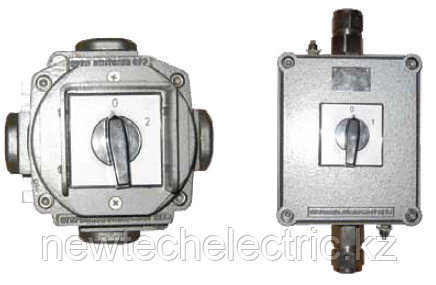

Переключатели пакетные взрывозащищенные из алюминия и пластика серии ExGN, 2ExedIICT6, 1ExdIICT6, PB ExdI, РПExdеI

Назначение

Пакетно-кулачковые выключатели и переключатели нагрузки взрывозащищенные серии ЕxGN предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами; для подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) пыли; для народного хозяйства и для поставки на экспорт.

Переключатели могут применяться для управления трёх и однофазных двигателей, трансформаторов, резисторов и нагревателей.

Особенности

  • возможность реализации практически любой схемы коммутации

  • работоспособность при температурах вплоть до -60°С

Конструкция

Переключатель ExGN с маркировкой 2ExеdIICТ6 или РП ExdeI состоит из крышки и корпуса, выполненные в соответствии с требованиями с ГОСТ Р 51330.8. На крышке устанавливают переключатель ExGN (Ex – компонент). Относятся переключатели к электрооборудованию с повышенной надежностью против взрыва.

Переключатель с маркировкой 1ExdIICT6 или PB ExdI представляет собой переключатель серии ExGN (Ex–компонент), встроенный во взрывонепроницаемую оболочку.

Переключатели 1ЕхGN25, РВЕхGN25 и 2ЕхGN25, РПExGN25 имеют по два кабельных ввода - ВК12 для переключателей выполненных по схемам 90, 91, 10, 92, 51, 52, 53, 73 (рисунок 5, 7) или ВК30 для переключателей выполненных по схемам 99, 100, 11, 12, 19, 66, 97 (рисунок 6, 8).

Кабельные вводы ВК12 позволяют вводить кабель наружным диаметром от 7мм до 12мм, а вводы ВК30 кабель наружным диаметром от 15мм до 29мм.

Переключатели с видом взрывозащиты 1ЕхdIICT6 Х предназначены для применения в электрических цепях, монтаж которых выполнен в трубах (рисунок 9).

В переключателях серии ExGN с маркировкой 1ExdIICT6 X в качестве коммутирующего элемента применяется переключатель в общепромышленном исполнении (серий GN, ПП53, ПКУ или др.), встроенный во взрывонепроницаемую оболочку.

Переключатели 1ЕхGN25 Х имеют по два отверстия с цилиндрической трубной резьбой G1 1/4 (рисунок 5) одно из которых закрыто заглушкой, при необходимости использования в монтаже двух отверстий заглушка удаляется.

При других размерах резьбы необходимо применять переходные втулки с маркировками взрывозащиты ExdIIC/ExeII (рисунок 1, 2, 3, 4).

Комплектность поставки

В комплект поставки входят:

  • выключатель (переключатель) -1шт.

  • руководство по эксплуатации -1экз.

  • паспорт -1экз.

Структура условного обозначения

Х1 ExGN X2 X3(Х4)-Х5-Х6

X1 - Обозначение исполнения по взрывозащите:

«PBEx..» или «1Ех..» – взрывобезопасный переключатель;

«РПEx..» или «2Ех..» – переключатель с уровнем «повышенная надежность против взрыва».

GN - серия переключателя.

Х2 - номинальный ток, А.

Х3 - при необходимости изготовления с трубным вводом указывается индекс «Т». В случае отсутствия необходимости в трубном вводе – индекс не указывается.

Х4 - код схемы.

Х5 – FxN(H) – где:

F-обозначение кабельного ввода;

N-количество кабельных вводов;

H-сторона установки кабельного ввода.

Х6 – климатическое исполнение: В1,5; ХЛ1; ТУ1

ТУ 3424-002-00213569-2007

Пример записи обозначения выключателя при его заказе: переключатель на номинальный ток 25А по схеме 90 с маркировкой взрывозащиты 2ЕхеdIIСТ6, с двумя кабельными вводами ВК-Л-ВЭЛ3- М20-Ехе снизу, с климатическим исполнением ХЛ1:

Для внутрироссийских поставок:

«2ЕхGN25(90)-(ВК-Л-ВЭЛ3-М20-Ехе)х2(D)-ХЛ1»

При поставке на экспорт:

«2ЕхGN25(90)-(ВК-Л-ВЭЛ3-М20-Ехе)х2(D)-ХЛ1-Экспорт. ТУ 3424-002-00213569-2007»

Габаритные и установочные размеры переключателей 2ЕХGN25

Рисунок 5. Рисунок 6.

Габаритные и установочные размеры переключателей 1ЕхGN25

Рисунок 7.
Рисунок 8.

Габаритные и установочные размеры переключателей 1ЕхGNХХ Т

Рисунок 9.
Масса переключателей не более 2,7 кг.
Основные
Производитель  Вэлан
Страна производительРоссия
Минимальная температура рабочей жидкости-50.0 (град.)
