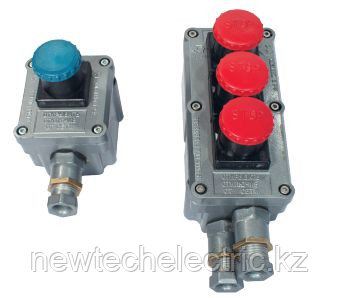

Посты управления взрывозащищенные кнопочные типа ПВК-15, 25, 35 (14, 24, 35) и ПВК(П) – 25(24), 2ExedIICТ6



Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты предназначены для эксплуатации: с маркировкой взрывозащиты 2ExеdIIСТ6 – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Условия эксплуатации

Климатическое исполнение постов –У1, ХЛ1, ОМ1, Т1, У5, Т5 по ГОСТ 15150-69;

Температура окружающей воздуха от минус 60°С до плюс 40°С для исполнения ХЛ1 и от минус 40°С до плюс 45°С для остальных исполнений;

Высота над уровнем моря не более 4300м;

Относительная влажность воздуха до 98±2% при температуре плюс 35±2°С с конденсацией влаги;

Степень защиты постов IP66 по ГОСТ 14254-80.

Конструкция

Взрывонепроницаемая оболочка поста ПВК состоит из корпуса и крышки. Внутри оболочки на крышку установлен один (соответственно для однокнопочных постов) контактный блок, обеспечивающий коммутацию электрических цепей.

Привод кнопки «стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов является блок контактный. Блок имеет один размыкающий (Р) и один замыкающий (З) контакты. Контактные зажимы блока допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.

Оболочка поста ПВК(П) – 25 изготовлена из премикса и окрашена в красный цвет. На крышке поста установлена табличка с надписью «ПОЖАРНЫЕ НАСОСЫ».

Технические данные

Наименование параметра Норма для исполнения
2ExedIICТ6
Номинальное напряжение, В:
переменного тока (50 или 60 Гц )
постоянного тока
номинальный ток, А

до 380
до 220
16

Комплектность поставки

В комплект поставки входят:

  • пост -1

  • руководство по эксплуатации -1

  • паспорт -1

    По умолчанию посты комплектуются кабельными вводами ВК12.

Структура условного обозначения

ПВК-Х1 5 Х2 Х3

ПВК - Пост управления Взрывозащищенный Кнопочный;

Х1 - Исполнение по количеству толкателей: 1 или 2 или 3.

5 - Исполнение с маркировкой взрывозащиты: 2ExеdIIСТ6.

Х2 - Климатическое исполнение: У, ХЛ, ОМ или Т по ГОСТ 15150-69;

Х3 - Категория размещения: 1 или 5 по ГОСТ 15150-69.

ТУ 16-89 ИМШБ.642254.017 ТУ

Формулирование заказа

Пример обозначения поста, содержащего два толкателя, с маркировкой взрывозащиты 2 ExеdIIСТ6 климатического исполнения и категории размещения У1, при его заказе:

для внутреннего рынка – Пост ПВК-25У1;

для поставки на экспорт – «Пост ПВК-25У1. Экспорт. ТУ16-89 ИМШБ.642254.017 ТУ»

Чертеж

Чертеж

Габаритные, установочные, присоединительные размеры и устройство постов типа ПВК-X5XX.
Рисунок 1а пост ПВК - 15XX Рисунок 1в пост ПВК - 35XX
Рисунок 1б пост ПВК - 25XX
Остальное - см. Рис. 1а
1.Корпус 2.Крышка 3.Винт 4.Скоба 5.Винт
