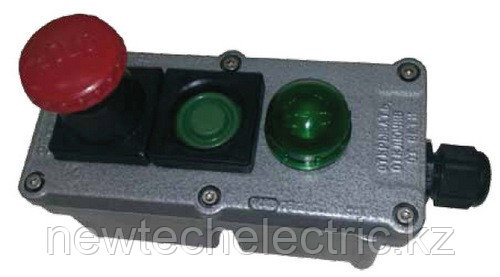

Посты управления взрывозащищенные кнопочные типа ПВК с индикацией 2ExedIICТ6

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты предназначены для эксплуатации: с маркировкой взрывозащиты 2ExеdIIСТ6 – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Условия эксплуатации

Климатическое исполнение постов –У1, ХЛ1, ОМ1, Т1 по ГОСТ 15150-69;

температура окружающей воздуха от минус 60°С до плюс 40°С для исполнения ХЛ1 и от минус 40°С до плюс 40°С для остальных исполнений;

высота над уровнем моря не более 4300м;

относительная влажность воздуха до 98±2% при температуре плюс 35±2°С с конденсацией влаги;

степень защиты постов IP66 по ГОСТ 14254-80.

Конструкция

Пост ПВК состоит из корпуса и крышки. Внутри поста на крышку установлен один (соответственно для однокнопочных постов) контактный блок, обеспечивающий коммутацию электрических цепей и индикатор световой. В однокнопочном и двухкнопочном посте установлен световой индикатор красного цвета, при срабатывании кнопки «STOP» световой индикатор сигнализирует о включенном состоянии кнопки.
Привод кнопки «стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов является блок контактный. Блок имеет один размыкающий (Р) и один замыкающий (З) контакты. Контактные зажимы блока допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.

Технические данные

Наименование параметра Норма для исполнения
2ExedIICТ6
Номинальное напряжение, В:
переменного тока (50 или 60 Гц )
постоянного тока
номинальный ток, А

до 380
до 220
16

Структура условного обозначения

ПВК-Х1 - Х2 - Х3 - Х4 - Х5 X6

ПВК - Пост управления Взрывозащищенный Кнопочный;

Х1 - Исполнение по количеству и типу толкателей: 1 или 2.

Х2 - Исполнение с маркировкой взрывозащиты: 5 - 2ExеdIIСТ6.

Х3 - Исполнение по цвету индикатора светового: ИС1К-красный, ИС1Л-зеленый, ИС1Ж-желтый.

Х4 - Исполнение по количеству кабельных вводов ВК12-В1,5-ExeIIU-M18x1,5

Х5 - Климатическое исполнение: У, ХЛ, ОМ или Т по ГОСТ 15150-69;

X6 - Категория размещения: 1 или 5 по ГОСТ 15150-69.

ТУ 16-89 ИМШБ.642254.017 ТУ

Формулирование заказа

Пример обозначения поста, содержащего два толкателя и один индикатор световой, цвет светового сигнализатора - красный, напряжения 220В с маркировкой взрывозащиты 2ExеdIIСТ6 климатического исполнения и категории размещения У1, при его заказе:

для внутреннего рынка – «Пост ПВК-25-ИС1К-12х2-У1».

Габаритные и установочные размеры

Габаритные, установочные, присоединительные размеры постов типа ПВК с индикацией с маркировкой взрывозщиты 2ExеdIIСТ6
Основные
Производитель  Вэлан
Страна производительРоссия
Цвет кнопки  Алюминий
