Посты аварийной сигнализации ПАСВ1, ПАСВ1-М, ПАСВ2
В наличииПосты аварийной сигнализации ПАСВ1, ПАСВ1-М, ПАСВ2
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

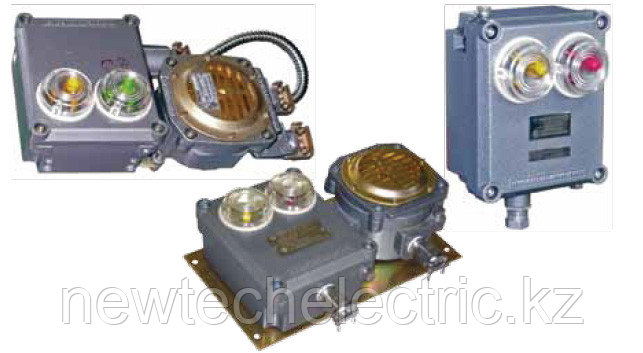

Посты аварийной сигнализации взрывозащищенные серии ПАСВ1, ПАСВ1-М, ПАСВ2, 2ExedmIICT5, 2ExemIIT5(у ПАСВ2)

Назначение

Посты предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах:

  • ПАСВ1 и ПАСВ1-М – сигнализация звуковая и световая;

  • ПАСВ2 - сигнализация световая

Общие сведения

Посты изготавливаются во взрывозащищенном исполнении. Посты типа ПАСВ1, ПАСВ1-М, ПАСВ2 предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», ГОСТ Р 51330.9 и другим нормативнотехническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах. Посты типа ПАСВ соответствуют требованиям РД БТ 39-0147171-003-88 к установке датчиков стационарных газоанализаторов в производственных помещениях и наружных площадках предприятий нефтяной и газовой промышленности.

Условия эксплуатации

Климатическое исполнение постов – В2 по ГОСТ 15150-69;

  • нижнее и верхнее значение температуры окружающего воздуха от минус 60 до плюс 50°С;

  • относительная влажность окружающей среды до 98±2% при температуре 35±2°С с конденсацией влаги

Степень защиты оболочек постов от пыли и влаги – IР66 по ГОСТ 14254.

высота над уровнем моря не более 4300м;

  • положение поста в пространстве – без ограничений;

  • средняя наработка на отказ То, не менее – 3 000 ч;

  • средний полный ресурс до списания (срок службы) - 10 лет.

  • посты исполнений выполняются в химостойком исполнении Х3 по ГОСТ 24682-81.

Конструкция

Пост аварийный сигнальный ПАСВ1 и ПАСВ1-М состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ - С) и блока световой сигнализации, пост ПАСВ2 является блоком световой сигнализации.

Конструкция поста ПАСВ1:

Блок световой сигнализации подключен к ПСВ-С проводом, заключенным в металлорукав. В корпусе ПСВ расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и контактные зажимы.

Блок световых сигналов состоит из светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке блока световой сигнализации.

Конструкция поста ПАСВ1-М:

Посты состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2. Они соединены между собой штуцером 3 и винтами крепятся на панели 7. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. Питание поста осуществляется через ввод 4, который расположен на устройстве подачи звуковых сигналов 1.

В блоке световых сигналов расположен ввод 5, посредством которого осуществляется подача управляющего сигнала U упр.

Посты имеют один фонарь красного свечения или два фонаря свечения, один из которых зеленого или желтого свечения, а другой - красного свечения.

Конструкция поста ПАСВ2:

Пост состоит из корпуса, крышки и кабельного ввода. В дне корпуса имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами.

В корпусе расположены блок электронных преобразований и четыре зажима. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов с интервалом между сигналами 0,5-1сек.

В зависимости от исполнения поста на крышке располагаются один или два блока световых сигналов. При постоянном напряжении необходимо соблюдать полярность подключения источника питания.

В постах применена схема подавления наводок в управляющих цепях. Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

Режимы работы ПАСВ1 и ПАСВ1-М

С одним блоком светового сигнала

Комплексный - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим. В режиме аварийной сигнализации - непрерывный режим.

Комплексный 1 - посты 3 минуты работают в повторно кратковременном режиме. Посты по истечении 3 минут работы переключаются на непрерывный режим работы световой сигнализации с отключением звуковой сигнализации.

С двумя блоками светового сигнала

Комплексный 2 - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим для звуковой сигнализации и фонаря желтого или зеленого свечения при отключенном фонаре красного свечения. В аварийной сигнализации - непрерывный режим для звуковой сигнализации и фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.

Комплексный 3 - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим для звуковой сигнализации с отключением звуковой сигнализации через 3 минуты с начала работы и фонаря желтого или зеленого свечения в повторно кратковременном режиме при отключенном фонаре красного свечения. В режиме аварийной сигнализации - непрерывный режим для звуковой сигнализации с отключением звуковой сигнализации через 3 минуты с начала работы и фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.

Режимы работы ПАСВ2

С одним блоком светового сигнала

Непрерывный – световой блок поста работает в непрерывном режиме.

Повторно кратковременный - световой блок поста работает в повторно кратковременном режиме, интервал между сигналами – 0,5с - 1с, продолжительность импульса – 0,5с- 1с.

С двумя блоками светового сигнала

Непрерывный – в зависимости от подачи управляющих сигналов U1 и U2 световые блоки поста работают в непрерывном режиме.

Повторно кратковременный - в зависимости от подачи управляющих сигналов U1 и U2 световые блоки поста работает в повторно кратковременном режиме, интервал между сигналами – 0,5с - 1с, продолжительность импульса – 0,5с- 1с.

Комплексный 2 - посты работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации – повторно кратковременный режим для фонаря желтого или зеленого свечения при отключенном фонаре красного свечения В режиме аварийной сигнализации - непрерывный режим для фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.

Структура условного обозначения ПАСВ1 и ПАСВ1-М

П АСВ1-М – Х1Х2 -1Х3 1Х4 Х5 - Х6

ПАСВ1 - пост аварийной сигнализации взрывозащищенный световой и звуковой;

М – индекс указывающий на модернизированное исполнение ПАСВ1. Индекс не указывается при заказе простого ПАСВ1.

Х1 - номинальное напряжение:

переменного тока (50 или 60 Гц): 1 - 24В; 2 - 36В; 3 - 220В; 4 - 380В; 7 - 127В;

постоянного тока 5 - 24В; 6 - 220В;

Х2 - режим работы: 3 - комплексный; 4 - комплексный 1; 5 - комплексный 2, 6 - комплексный-3;

Х3 - цвет свечения первого сигнализатора Q1: К –красный, Л–зеленый, Ж–желтый

Х4 - цвет свечения второго сигнализатора Q2: К – красный

Х5 - климатическое исполнение и категория размещения - В2

Х6 - индекс указывающий на то, что Uпитания ≠ Uуправления (для ПАСВ1-М)

1 - напряжение управляющих цепей равно 6В;

2 - напряжение управляющих цепей равно 12В;

3 - напряжение управляющих цепей равно 24В

При Uпитания = Uуправления индекс не ставится.

ТУ 4252-001-00213569-2005

Структура условного обозначения ПАСВ2

ПАСВ2 – Х1 Х2 1Х3 1Х4Х5

ПАСВ2 - пост аварийной сигнализации взрывозащищенный световой;

Х1 - номинальное напряжение:
Основные атрибуты
Производитель  Вэлан
Страна производительРоссия
