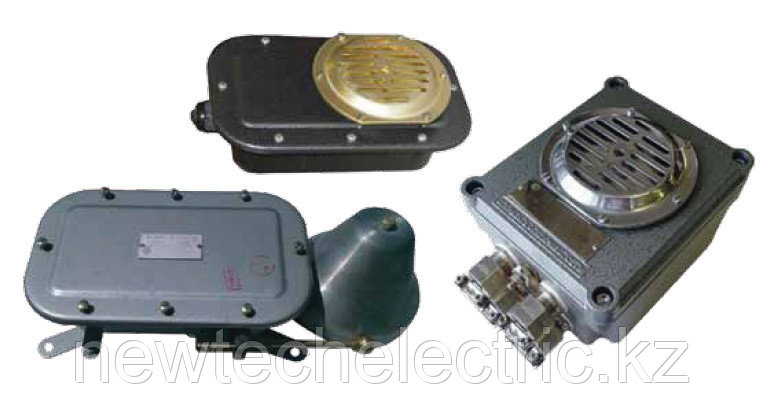

Посты сигнализации общепромышленные из стали серии ПСО-С, ПСО-Г, ПСО-З, ПСО-К, ПСО-П

Назначение

Посты сигнализации типа ПСО(С, Г, З, К, П) предназначены для звуковой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Посты типа ПСО(С, Г, З, К, П) изготавливаются в общепромышленном исполнении и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Посты ПСО-П-РН предназначены для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли и имеют маркировку РН1 рудничного нормального оборудования с уровнем изоляции 1 согласно ГОСТ 24754-81 и ГОСТ Р 51330.20.

Условия эксплуатации

Климатическое исполнение постов – У1.

Высота над уровнем моря не более 4300м.

Температура окружающего воздуха: от минус 45°С до плюс 40°С.

Относительная влажность окружающей среды до 98±2% при температуре 35±2°С с конденсацией влаги.

Положение поста в пространстве – без ограничений.

Конструкция:

Посты ПСО-С, ПСО-Г, ПСО-З и ПСО-К

Посты ПСО-С и ПСО-Г состоят из корпуса и крышки. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану. Посты ПСО-З и ПСО-К состоят из корпуса и крышки. В корпусе установлен электромагнитный механизм ударного действия, который посредством кронштейна ударника и бойка воздействует на колпак звонка или колокола.

Посты имеют ввод для проведения гибкого или бронированного кабели диаметром до 12мм. Контактные зажимы и зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм2 каждый и рассчитаны на ток до 6А.

Пост ПСО-П

Пост сигнализации типа ПСО-П (см. рисунок 1) состоит из корпуса (1) и крышки (2), которые скреплены между собой винтами (3).
На крышке поста находится резонатор (4), который служит для подачи звуковых сигналов. На корпусе поста (см. рисунок 2) крепятся 4 ввода (5) для подключения двух кабелей диаметром от 5 до 10мм и двух кабелей диаметром от 10 до 14мм. Тестовая кнопка (6), находящаяся на боковой поверхности корпуса (см.рисунок1) служит для проверки работоспособности поста. Внутри корпуса (см. рисунок 2) находятся блок электронных преобразований (7), который служит для подачи звуковых сигналов в заданном режиме. Для подключения внешних кабелей от датчиков служат зажимы (8). Для удобства монтажа на крышке и корпусе находятся монтажные скобы (9) в виде навесов.

Режимы работы:

Посты ПСО-С, ПСО-Г, ПСО-З и ПСО-К

1. Непрерывный

2. Повторно кратковременный

Пост ПСО-П

1. Модулированный 1: - несущая частота сигнала 1000-5000Гц; - модуляция частоты 1Гц;

2. Модулированный 2: - несущая частота 2500-3500Гц; - модуляция частоты 4Гц.

Структура условного обозначения

Постов ПСО- (С, Г, З, К)

ПСО – Х1 – Х2Х3Х4

ПСО - Пост сигнализации общепромышленного исполнения;

Х1 - Исполнение по функциональному назначению: С - сирена; Г - горн; З - звонок; К – колокол.

Х2 - Исполнение по номинальному напряжению:

  • переменного тока (50 или 60 Гц): 1-24В; 2-36В; 3-110В; 4-127В; 5-220В; 6-380В.

  • постоянного тока: 7-24В; 8-110В; 9-220В; 10-12В.

Х3 - Режим работы постов: 1-непрерывный; 2- повторно- кратковременный;

Х4 - Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1

ТУ У 3.09-00217159-024-97

Постов ПСО-П

ПСО-П- Х1 - Х2Х3Х4

ПСО-П - пост сигнализации общего назначения с применением пьезокерамического динамика;

Х1 - тип исполнения:

  • отсутствие индекса - общепромышленное исполнение

  • РН – рудничное нормальное исполнение с уровнем изоляции 1

Х2 - исполнения по номинальному напряжению:

  • переменного тока частотой 50Гц: 1- 24В; 2 - 36В; 3 - 127В; 4 - 220В;

Х3 - исполнение по режиму работы: 1 - модулированный 1; 2 - модулированный 2.

Х4 - климатическое исполнение и категория размещения по ГОСТ 15150-69: У1

ТУ У 3.09-00217159-024-97

Пример записи поста типа ПСО, сирена, напряжением 220В, при работе в непрерывном режиме:

Пост ПСО – С – 51У1

Пример записи поста типа ПСО-П рудничного нормального исполнения, с режимом работы модулированный 1, на номинальное напряжение переменного тока 127В в климатическом исполнении У1 для внутреннего рынка:

«ПСО-П-РН-31 У1»

то же исполнение для поставки на экспорт:

«ПСО-П-РН- 31 У1. Экспорт. «ТУ У 3.09-00217159-024-97 (ПИЖЦ.425132.003)»

Чертеж

ПСО-С, масса поста: переменного тока - 1,45 кг
постоянного тока - 1,60кг
ПСО-Г, масса поста: переменного тока - 1,60 кг
постоянного тока - 1,75кг
ПСО-З, масса поста: переменного тока - 1,75 кг
постоянного тока - 1,90кг
ПСО-К, масса поста: переменного тока - 1,75 кг
постоянного тока - 1,90кг
Габаритные, установочные размеры и устройство поста ПСО-П
Корпус поста ПСО-П монтаж схемы условно не показан
Электрическая схема постов ПСО-П
Основные атрибуты
Производитель  Вэлан
Страна производительРоссия
