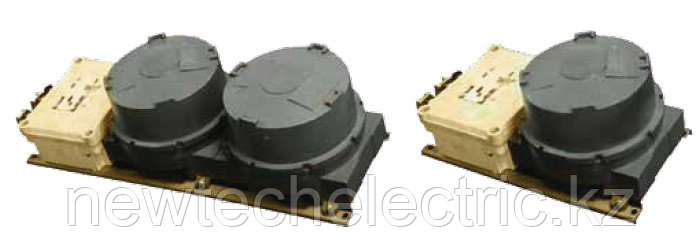

Устройства управления комплектные взрывозащищенные из алюминия серии УУКВ-32 и УУКВ-32Р, 2ExedIICT6

Назначение

Устройство управления комплектное взрывозащищенное типа УУКВ-32 предназначено для местного и дистанционного управления электродвигателем с короткозамкнутым ротором в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Условия эксплуатации

Вид климатического исполнения по ГОСТ 15150-69;

УХЛ4- для внутреннего рынка;

УХЛ4, Т3 - для экспорта;

температура окружающей среды:

  • от плюс 1°С до плюс 35°С для УХЛ4;

  • от минус 10°С до плюс 50°С для Т3;

высота над уровнем моря до 1000м;

относительная влажность окружающего воздуха 98±2 % при температуре 35°С с конденсацией влаги;

тип атмосферы I и II;

степень защиты оболочки IP65 по ГОСТ 14254-96;

Номинальные значения допустимых механических внешних воздействующих факторов по ГОСТ 17516.1-90 для группы механического исполнения М7:

1) синусоидальная вибрация в диапазоне частот 0,5-100 Гц при максимальной амплитуде ускоре- ния 1g (степень жесткости 1);

2) удары многократного действия с пиковым ударным ускорением до 3g длительностью импульса 2-20мс (степень жесткости 1).

Конструкция

Устройство на номинальное напряжение 220 и 380 В, кроме реверсивного (в реверсивном исполнении 2 коммутационных отделения), состоит из взрывонепроницаемой оболочки коммутационного отделения, образованной корпусом и крышкой, соединенных друг с другом резьбой с фиксацией от самоотвинчивания винтом с кодированной головкой, и отделением вводов, которое состоит из корпуса с вводами кабельными для силовых цепей и контрольных цепей, крышки, которая крепится на корпусе винтами.

Коммутационное отделение и отделение вводов соединены между собой винтами. Электрическая связь между этими двумя отделениями осуществляется проводами, залитыми в корпусе эпоксидным компаундом.

В исполнении устройства с тепловой защитой в коммутационном отделении встроено реле электротепловое типа РТЛ, предназначенное для защиты электродвигателя от перегрузки. Для устройства УУКВ-32-ТХХХ дополнительно устанавливается теплореле а при изготовлении исполнения УУКВ-32-УВТЗ-ХХХ встраиваются в корпус устройства для защиты двигателя от перегрева Реле установлено на скобе и крепится к корпусу винтами. Для местного управления используются микропереключатели, приводимые в действие рукояткой с пластиной.

Отделение вводов предназначено для ввода силовых кабелей и кабелей цепей управления. Контактные зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм² каждый. Контактные зажимы силовых цепей до 10 мм². максимальный диаметр подводимого кабеля цепей управления от 8 до 12 мм², силовых цепей от 16 до 24 мм².

Комплектность

В комплект поставки входят:

  • устройство 1 шт.;

  • паспорт 1 экз.;

  • руководство по эксплуатации 1 экз.

  • Запасные части (по спецзаказу).

Структура условного обозначения

У У К В - 32 – Х1 Х2Х3Х4Х5

У - Устройство

У - Управления

К - Комплектное

В - Взрывозащищенное

32 - Номинальный ток в амперах

Х1 - Отсутствует – устройство нереверсивное;

«Р» - устройство реверсивное,

«Т» - устройство с двумя теплореле;

«УВТЗ-5м» - имеется устройство встроенной тепловой защиты.

Х2 -Номинальное напряжение переменного тока в вольтах:

1 – 220;

2 – 380;

3 – 660;

4 – 400;

5 – 415;

6 - 440;

7 – 500

Х3 -Частота сети в герцах: 1 – 50; 2 - 60

Х4 -Установка тока несрабатывания защиты от перегрузки в амперах:

1 – отсутствует;

2 – 1,5…2,6;

3 – 2,4…4;

4 – 3,8…6;

5 – 5,5…8;

6 – 7…10;

7 – 9,5…14;

8 – 13…19;

9 – 18…25

Х5 -Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4, Т3

ТУ У 3.09-00217159-061-97

Пример записи обозначения устройства на номинальное напряжение 220В частотой сети 50Гц без тепловой защиты, видом климатического исполнения и категории размещения УХЛ4 при его заказе и в документации другого изделия для внутреннего рынка:

Устройство УУКВ-32-111УХЛ4

то же исполнение для поставки на экспорт:

«Устройство УУКВ-32-111УХЛ4. Экспорт. ТУ У.3.09-00217159-061-96 (ПИЖЦ.656131.192)».

Габаритные, монтажные и установочные размеры

Устройства управления комплектные взрывозащищенные типа УУКВ-32, УУВК-32Р.
Основные
