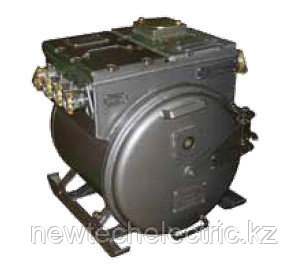

Пускатели электромагнитные шахтные ПЭШ

  • В наличии
  • Только оптом
  • Код: 4770

от 1 Тг.

Минимальный заказ — 10 шт.

Заказ только по телефону

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • График работы
  • Адрес и контакты
Пускатели электромагнитные шахтные ПЭШ
В наличииПускатели электромагнитные шахтные ПЭШ
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Пускатели электромагнитные шахтные серии ПЭШ и ПЭШР, PB Exd[ia]I

Назначение

Пускатель предназначен для дистанционного пуска реверсивных приводов, установленных стационарно, и защиты от токов короткого замыкания и перегрузки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, ассиметрии фаз, затяжного пуска и заклинивания ротора, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли.

Пускатель с искробезопасной схемой управления и маркировкой по уровню и виду взрывозащиты РВ Exd[ia]I ( РВ 3В Иа при поставке на Украину).

Условия эксплуатации

Пускатель предназначен для работы в следующих условиях:

  • температура окружающего воздуха - от минус 10 до плюс 35°С;

  • верхнее значение относительной влажности воздуха 98±2% (с конденсацией влаги) при температуре 35± 2°С;

  • содержание угольной пыли в окружающей атмосфере – до 1200 мг/м3;

  • рабочее положение в пространстве – горизонтальное; допускается отклонение от рабочего положения не более чем на 15* в любую сторону;

  • высота над уровнем моря не более 1000 м;

  • отсутствие резких толчков (ударов и сильной тряски).

Конструкция

Пускатель представляет собой набор электрических аппаратов, смонтированных во взрывонепроницаемой оболочке (рисунок 1). Оболочка состоит из четырех отделений (аппаратуры, вводов, выводов, разъединителя), разделенных взрывонепроницаемыми перегородками. Оболочка представляет cобой комбинацию прямоугольного корпуса с цилиндрическим корпусом, передняя часть которого (отделение аппаратуры) имеет быстрооткрываемую крышку, открывание затвора которой осуществляется поворотом крышки на угол 22.5° по ходу часовой стрелки.

На быстрооткрываемой крышке имеется предупредительная надпись "ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ". Корпус закреплен на салазках. На корпусе имеются два силовых кабельных ввода и три контрольных кабельных ввода.

Один ввод силовой цепи и один ввод контрольных цепей находятся в отделении вводов, остальные – один силовой цепи и два контрольных цепей находятся в отделении выводов. На боковой стенке корпуса выведено: рукоятка переключателя для переключения режимов работы пускателя; на правой боковой стенке корпуса (вверху) выведены: рукоятка включения разъединителя; толкатель кнопочного выключателя «СТОП».

В верхней части корпуса находится смотровое окно для визуального контроля светодиодных индикаторов, расположенных на панели. Рядом со смотровым окном расположена табличка функционального назначения светодиодных индикаторов.

Электрическая связь отделения разъединителя с отделением аппаратуры осуществляется герметическим вводом для силовых цепей.

Отделение разъединителя закрывается той же крышкой, которая закрывает отделение вводов. На крышке имеется смотровое окно 6 для визуального контроля за положением ножей разъединителя. Смотровое окно закрыто заслонкой.

На крышке имеется предупредительная надпись "ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ".

Комплектность

В комплект поставки пускателя входят:

  • пускатель, шт. -1

  • руководство по эксплуатации, экз. -1

  • паспорт, экз. -1

Структура условного обозначения

ПЭШР- X1X25

ПЭШР – Пускатель Электромагнитный Шахтный Реверсивный

X1 - Номинальный ток в Амперах

X2 - Климатическое исполнение: УХЛ,Т

5 - Категория размещения

ТУ 6441-001-00213569-2006

Пример записи обозначения пускателей при их заказе:

пускатель реверсивный на ток 10А, напряжение 660 В для внутреннего рынка:

  • Пускатель ПЭШР-10 УХЛ5, 660 В;

  • пускатель на ток 10 А ,напряжение 660 В для поставки на экспорт в страны с умеренным и холодным климатом: «Пускатель ПЭШР-10УХЛ5, 660 В. Экспорт ТУ 6441-001-00213569-2006»

Основные характеристики пускателей электромагнитных, шахтных, типа ПЭШ(Р) – ХХ.

ГАБАРИТНЫЕ, РАЗМЕРЫ И МАССА ПУСКАЛЕЛЕЙ


Для ПЭШР-10, ПЭШР-16, ПЭШР-25, ПЭШ-10, ПЭШ-16, ПЭШ-25, ПЭШ-40, ПЭШ-63 А=540мм Масса 90 кг

ДОПОЛНЕНИЕ К ПРИЛОЖЕНИЮ Б. ГАБАРИТНЫЕ, РАЗМЕРЫ И МАССА ПУСКАЛЕЛЕЙ


Для ПЭШР-63/80,125/160, 250 А=665мм Масса180кг
Основные
Производитель  Вэлан
Страна производительРоссия
СостояниеНовое
