Соединители рудничные типа СВР

  • В наличии
  • Только оптом
  • Код: 4776

от 1 Тг.

Минимальный заказ — 10 шт.

Заказ только по телефону

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • График работы
  • Адрес и контакты
Соединители рудничные типа СВР
В наличииСоединители рудничные типа СВР
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

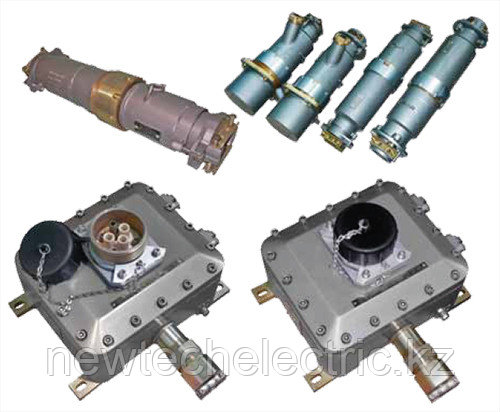

Соединители взрывозащищенные рудничные типа СВР, РВ Exd[ia]I/1Ехd[ia]IIAT4, Exd[ia]IU/Ехd[ia]IIAU

Назначение

Соединители взрывозащищенные рудничные типа СВР (далее - соединители) предназначены для соединения и разъединения электрических цепей напряжением до 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, для соединения двух отрезков кабелей, проложенных по горным выработкам угольных шахт и рудников, а также для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах внутри и снаружи помещений.

Также соединители с номинальным током от 63А до 400А, встроенные в оболочку предназначены для питания сильноточного оборудования: генераторов, прессов, сварочных машин и т.д. Для данных разъемов применяются вилки кабельные СВР-Х-ВК номинальным током от 63А до 400А.

Условия эксплуатации

Соединители предназначены для работы в следующих условиях:

  • номинальные значения климатических факторов У5 и Т5 по ГОСТ 15543-70;

  • окружающая среда – взрывоопасная, содержащая смесь газа метана и угольной пыли с воздухом;

  • рабочее положение в пространстве – любое.

  • Исполнение по уровню и виду взрывозащиты – соединители линейные с маркировкой взрывозащиты РВ Exd[ia]I/1Ехd[ia]IIAT4, стационарные с маркировкой Exd[ia]IU/Ехd[ia]IIAU по ГОСТ Р 51330.0-99.

  • Взрывонепроницаемость соединителей обеспечивается: линейных соединителей – в соединенном состоянии; встраиваемых – в соединенном положении при установке их в изделие.

  • Степень защиты от пыли и влаги – IP67 по ГОСТ 14254-96 (МЭК 529-89).

  • Температура эксплуатации: от -60°С до + 50°С

Покрытие: искробезопасное, устойчивое к рабочим средам, ионизационному излучению. Материал корпуса оболочки: коррозионностойкий модифицированный алюминиево-кремневый, устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Конструкция

Конструкция соединителей (электрическая блокировка) обеспечивает разъединение главных контактов после дистанционного отключения напряжения с этих контактов.

Механическая износостойкость соединителей составляет 6300 циклов (соединение и разъединение). Конструктивно соединитель СВР состоит из двух частей: вилки и розетки. Вилка состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор вилки) со встроенными штырями из латуни следующих цепей: главной, цепи управления и заземления.

Розетка также состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор розетки) со встроенными в него гнездами указанных выше цепей. В гнездах и пальцах предусмотрены устройства для подсоединения кабелей. Пластмассовые детали розетки и вилки запрессованы в металлические гильзы и закреплены в корпусах винтами. Цепи управления выполнены искробезопасными. Их места присоединения отгорожены от силовых цепей изоляционными перегородками, что обеспечивает расстояние до искроопасных цепей не менее 50 мм. Система электрической блокировки выполнена таким образом, что при разъединении вилки и розетки первыми размыкаются контакты главной цепи управления, затем контакты силовой цепи и последним размыкается заземляющий контакт.

Кабель уплотняется резиновым кольцом и кабельной муфтой. Специальная скоба предохраняет кабель от выдергивания и поворота. Соединяются вилка и розетка при помощи специальной гайки, которая устанавливается на корпусе и завинчивается специальным ключом. Для правильного сочленения вилки и розетки служат направляющие и указатели.

Опции и аксессуары

Соединители, встроенные в оболочку могут комплектоваться по требованию заказчика:

  • различными типоразмерами оболочек;

  • автоматическими выключателями (разных марок и номинальных токов);

  • переключателями ЕхGN (кулачковые, Ех- компонент, серий GN, ПП53, ПКУ или др.);

  • кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);

  • световыми индикаторами (на различные напряжения, несколько видов цветов).

  • защитная крышка с цепочкой для предотвращения потери крышки.

Комплектность поставки

В комплект поставки входят:

  • соединитель линейный, встраиваемая вилка или встраиваемая розетка - 1 шт.

  • Специальные ключи для расчленения вилок или розеток - 1 экз.( на каждый соединитель)

К комплекту прилагается:

  • паспорт - 1 экз.;

  • руководство по эксплуатации на каждые 10 однотипных вилок или розеток, отправляемых в один адрес - 1 экз.

Структура условного обозначения

СВР-Х1-Х2-Х3

СВР - Соединитель Взрывозащищенный Рудничный

Х1 - Номинальный ток в амперах (63, 250, 320, 400)

Х2 - Конструктивное исполнение: Л – линейный;

ЛВ – линейная вилка; ЛР – линейная розетка;

ВВ – встраиваемый, вилка; ВР – встраиваемый, розетка;

ВДВ – встраиваемый, с дополнительным вводом, вилка;

ВС – вилка стационарная; РС – розетка стационарная;

РДК – розетка, с дополнительным вводом, кабельная;

ВК – вилка кабельная; РК – розетка кабельная

Х3 - Вид климатического исполнения (У5, Т5) по ГОСТ 15150

ТУ 3424-003-00213569-2007

Габаритные размеры соединителей

Рисунок Б.1 - Линейный (Л)



Соединитель с автоматическим выключателем и световым индикатором, встроенным в оболочку ОЭАА-ВЭЛ-IIB
Соединитель с автоматическим выключателем и световым индикатором, встроенным в оболочку ОЭАА-ВЭЛ-IIC
Основные
Производитель  Вэлан
Страна производительРоссия
СостояниеНовое
  • Цена: от 1 Тг.
  • Минимальный заказ: 10 шт.
