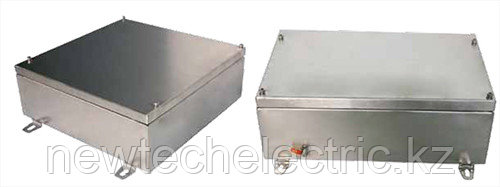

Оболочки электротехнических аппаратов серии ОЭАН-ВЭЛ и ОЭАС-ВЭЛ из нержавеющей стали и конструкционной стали с антикоррозионным покрытием, ExeIIU



Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Особенности

  • Наличие внешних кронштейнов для удобства монтажа.

  • Возможность изготовления со смотровым окном.

  • Большой выбор типоразмеров оболочек.

  • Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.

  • Предварительно установленная монтажная панель в оболочке, позволяет размещать в последней любой необходимое оборудование.

  • Дополнительная поддержка крышки на корпусе с помощью петель значительно облегчает монтаж.

  • Невыпадающий крепеж из нержавеющей стали.

  • Возможность изготовления оболочек с обогревом.

Технические характеристики

Маркировка взрывозащиты ExeIIU
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации от минус 60°С до плюс 50°С
Уровень пылевлагозащиты IР66

Конструкция

Корпус и крышка выполнены из листа нержавеющей стали или конструкционной стали с антикоррозийным покрытием. Внутри оболочки установлена монтажная панель. В оболочке предусмотрены внутренний и внешний болты заземления.

Оболочки ОЭАН-ВЭЛ с маркировкой взрывозащиты ExеIIU выполнены из нержавеющего стального листового проката. Оболочки ОЭАС-ВЭЛ с маркировкой взрывозащиты ExеIIU выполнены из стального листового проката.

Комплектность поставки

В комплект поставки входят:

Оболочка -1 шт.

Руководство по эксплуатации -1 экз.

Паспорт -1 экз.

В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

Структура условного обозначения

ОЭАХ1-ВЭЛ-X2-Х3- ЕхеIIU-В1,5-ПИНЮ.301191.004ТУ, где:

ОЭА-ВЭЛ - Оболочка электротехнических аппаратов серии ВЭЛ;

Х1 – материал оболочки:

Н – нержавеющая сталь,

С – конструкционная сталь с антикоррозионным покрытием.

Х2 - типоразмер оболочки: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3, 10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2, 14.3

Х3 - при наличии окна указывается индекс «О». При отсутствии окна – индекс не указывается.

ЕхеIIU - маркировка взрывозащиты;

В1,5 - Вид климатического исполнения коробок по ГОСТ 15150 ПИНЮ.301191.004 ТУ

При заказе оболочек с обогревом, дополнительно необходимо указывать в конце заказа слова «С ОБОГРЕВОМ».

Оболочки до 6-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Пример формулировки заказа:

Оболочка электротехнических аппаратов из нержавеющей стали повышенной надежности против взрыва с габаритными размерами (БхАхЗ) равными (150х180х134) мм, маркировкой взрывозащиты ExеIIU климатического исполнения В, категории размещения 1,5 без обогрева.

Для внутреннего рынка:

«Оболочка ОЭАН-ВЭЛ-2.1-ExеIIU-В 1,5».

Для экспорта:

«Оболочка ОЭАН-ВЭЛ-2.1-ExеIIU-В 1,5. Экспорт. ПИНЮ.301191.004 ТУ».

Габаритные, монтажные и установочные размеры



Основные
Производитель  Вэлан
Страна производительРоссия
СостояниеНовое
