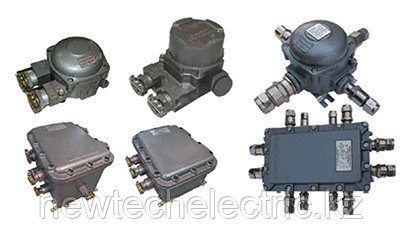

Оболочки электротехнических аппаратов серии ОЭАВ из модифицированного алюминиевого сплава, ExdIU/ExdIICU и ExdIU/ExdIIВU

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Область применения оболочек - поверхностные и подземные помещения угольных шахт, а также взрывоопасные зоны промышленных предприятий, складов.

Особенности

  • Оболочки могут комплектоваться кабельными вводами, монтажной панелью и проч. по желанию заказчика. Тип кабельных вводов и их количество ограничено только размерами оболочки.

  • Возможно изготовление оболочек с обогревом.

Технические характеристики

Маркировка взрывозащиты:
- ОЭАВ1, ОЭАВ2
- ОЭАВ3.x, ОЭАВ4.x

ExdIU/ExdIICU
ExdIU/ExdIIВU
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации от минус 60°С до плюс 50°С
Уровень пылевлагозащиты IP66

Конструкция

Оболочки состоят из корпуса и крышки, крепящихся друг с другом с помощью болтов. Конструкцией корпусов всех оболочек, кроме ОЭАВ4.х, предусмотрены отверстия под кабельные вводы, которые закрываются заглушками. В оболочках ОЭАВ4.х возможно свободное расположение вводов по всей площади сторон. Внутри оболочки ОЭАВ4.х дополнительно установлена монтажная панель. Снаружи и внутри всех оболочек имеются заземляющие зажимы

Комплектность

Оболочки поставляются с оговоренными в заказе кабельными вводами, заглушками и монтажной панелью.

Структура условного обозначения

ОЭАВХ1-Ох-В1,5-Х3 ПИНЮ.301191.004 ТУ, где:

ОЭАВ - Оболочка электротехнических аппаратов взрывонепроницаемая.

Х1 – типоразмер оболочки: 1, 2, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2

1 - 135х205х115

2 - 148х190х150,

3.1 - 222х360х120

3.2 - 222х360х240;

3.3 - 222х360х120

3.4 - 222х360х240;

4.1 - 364х316х184

4.2 - 364х316х284

Ох – индекс, указывающий на типоисполнение оболочек ОЭАВ4.1 и ОЭАВ4.2 со смотровым окном, при этом размеры окна: О1 – 226х146; О2-100х146; О3-100х146 (со смотровым окном О2 и 6 отверстиями М30х1,5).

Для всех остальных оболочек, индекс не указывается.

В1,5 - Климатическое исполнение и категория размещения по ГОСТ 15150.

Х2 - Маркировка взрывозащиты:

ExdIU/ExdIICU – для типоразмеров 1 и 2 без обогрева;

ExdIU/ExdIIВU – для типоразмеров 3.1 и 3.2, 4.1 и 4.2 без обогрева;

ExdIIВТ4/Т6U – для оболочек с обогревом.

Примечание:

1) Вышеуказанные оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом. Термочехол устанавливается с габарита 3.1 по 4.2.

2) Оболочки 3.1 и 3.3, а также 3.2 и 3.4 отличаются количеством и размерами отверстий выполненных на длинных сторонах оболочки.

ПИНЮ.301191.004 ТУ

Пример записи обозначения оболочки типоразмера 1 - (135х205х115)мм, (ширина х длина х высота), климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты ExdIU/ExdIICU при ее заказе и в документации другого изделия:

- для внутреннего рынка

"Оболочка ОЭАВ-1В1,5 - ExdIU/ExdIICU. ПИНЮ.301191.004ТУ";

- то же для поставки на экспорт

"Оболочка ОЭАВ-1В1,5-ExdIU/ExdIICU. Экспорт. ПИНЮ.301191.004ТУ".

Габаритные, монтажные и установочные размеры

Оболочка ОЭАВ-1В1,5
Масса ОЭАВ-1В1,5 не более 2,6кг
Оболочка ОЭАВ-2В1,5
Масса ОЭАВ-2В1,5 не более 2,8кг
Оболочка ОЭАВ-3.1В1,5
Масса: ОЭАВ-3.1 не более 7,5кг,
Оболочка ОЭАВ-3.2В1,5
Масса: ОЭАВ-3.2 не более 10,5кг

Габаритные и установочные размеры оболочки ОЗАВ-4.X


Обозначение H, мм h, мм h1, мм Масса, кг
ОЗАВ-4.1 185 135 125 15
Основные
Производитель  Вэлан
СостояниеНовое
Страна производительРоссия
