Оболочки электротехнических аппаратов серии ОЭАА-ВЭЛ-IIC, ОЭАЦ-ВЭЛ

  • В наличии
  • Только оптом
  • Код: 4783

от 1 Тг.

Минимальный заказ — 10 шт.

Заказ только по телефону

+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
  • График работы
  • Адрес и контакты
Оболочки электротехнических аппаратов серии ОЭАА-ВЭЛ-IIC, ОЭАЦ-ВЭЛ
В наличииОболочки электротехнических аппаратов серии ОЭАА-ВЭЛ-IIC, ОЭАЦ-ВЭЛ
от 1 Тг.
+7701747-93-20
  • +77273562844
    207 Александр
  • +77273562844
    202 Аскар
  • +77273562844
    209 Кирилл
  • +77273562844
    203 Константин
Описание
Характеристики
Информация для заказа

Оболочки электротехнических аппаратов серии ОЭАА-ВЭЛ-IIC из модифицированного алюминиевого сплава или ОЭАЦ-ВЭЛ из цинкового сплава, ExdIIВU, ExdIU

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки предназначены для эксплуатации во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ), главы 7.3 «Электроустановки во взрывоопасных зонах», ГОСТ Р 51330.9 и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

  • Наличие внешних кронштейнов для удобства монтажа.

  • Возможность изготовления со смотровым окном.

  • Шесть типоразмеров оболочек.

  • Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.

  • Предварительно установленная монтажная панель в оболочке, позволяет размещать в последней любой необходимое оборудование.

  • Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж.

  • Возможность окраски оболочки в любой цвет.

  • Возможность изготовления оболочек с обогревом.

Технические характеристики

Маркировка взрывозащиты ExdIU, ExdIICU
Климатическое исполнение и категория размещения В1,5
Температура эксплуатации от минус 60°С до плюс 50°С
Уровень пылевлагозащиты IР66

Конструкция

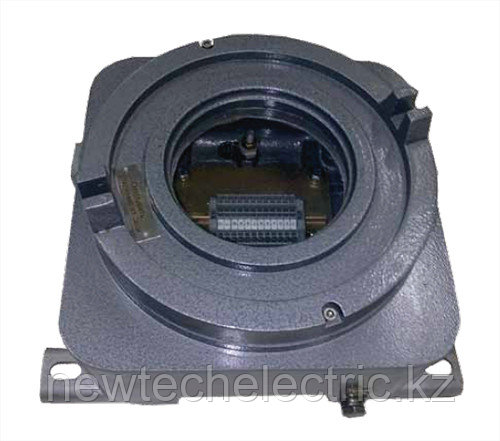

Оболочка состоит из отлитых корпуса и крышки. Крепеж крышки с корпусом осуществляется с помощью резьбы. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления.

Оболочки с маркировками взрывозащиты ExdIIСU выполнены из алюминиевых сплавов. Оболочки с маркировками взрывозащиты ExdIU выполнены из ЦАМ.

Комплектность поставки

В комплект поставки входят:

  • Оболочка -1 шт.

  • Руководство по эксплуатации -1 экз.

  • Паспорт -1 экз.

В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

Структура условного обозначения

ОЭАХ1-ВЭЛ X2-Х3-Х4-В1,5

ОЭА – ВЭЛ - Оболочка электротехнических аппаратов взрывонепроницаемая

Х1 – материал оболочки: А – алюминиевый сплав, Ц - ЦАМ

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5, 6, 7

Х3 – при наличии окна указывается индекс «О». При отсутствии окна – индекс не указывается

Х4 – индекс, указывающий на маркировку взрывозащиты:

  • ExdIIСU оболочек из алюминия;

  • ЕхdIU оболочек из ЦАМ.

В1,5 – Вид климатического исполнения и категория размещения по ГОСТ 15150

ПИНЮ.301191.004 ТУ

При заказе оболочек с обогревом, дополнительно необходимо указывать в конце заказа слова «С ОБОГРЕВОМ».

Оболочки IIС до 4го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Пример формулировки заказа:

Оболочка третьего габарита, с маркировкой взрывозащиты ExdIIСU, со смотровым окном, климатического исполнения В, категории размещения 1,5 с обогревом:

Для внутреннего рынка:

«Оболочка ОЭАА-ВЭЛ-3-О-ExdIIСU-В1,5 «С ОБОГРЕВОМ».

Для экспорта:

«Оболочка ОЭАА-ВЭЛ-3-О-ExdIIСU-В1,5 «С ОБОГРЕВОМ». Экспорт ПИНЮ.301191.004 ТУ».

Габаритные, установочные, присоединительные размеры и масса

Габариты с 1 по 7
Габарит 7 специсполнение
Основные
Производитель  Вэлан
Страна производительРоссия
СостояниеНовое
