132386 Вспомогательный и сигнальный контакт для NM1-630

🔧 Вспомогательный и сигнальный контакт для NM1‑630

---

📝 Общее описание

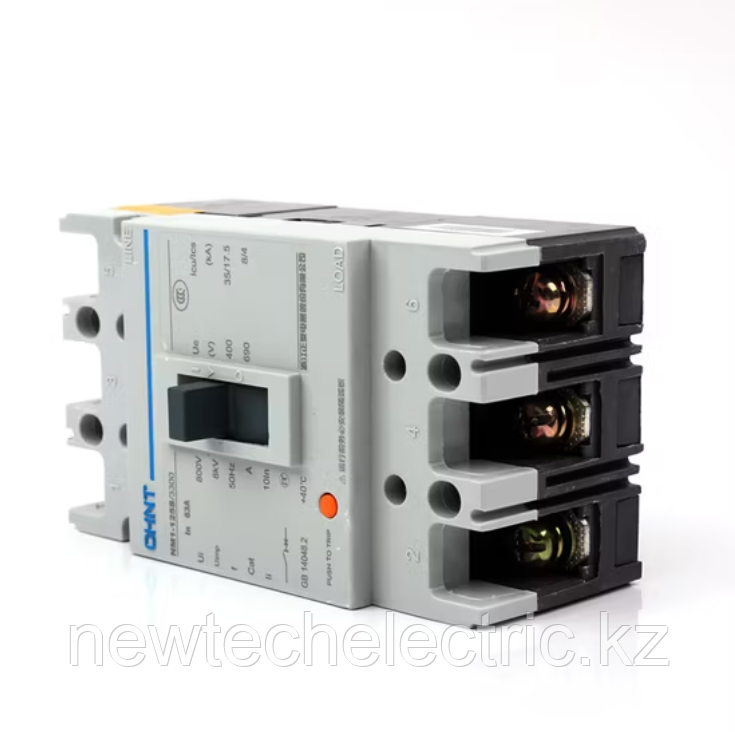

Двухфункциональный модуль устанавливается сбоку на корпус трёхфазного автоматического выключателя NM1‑630 (исполнения S, H или R). Он включает:

• Вспомогательный контакт — передаёт сигналы состояния выключателя («ВКЛ/ВЫКЛ»).

• Сигнальный (alarm) контакт — активируется при аварийном отключении (например, из-за спуска shunt release), автоматически возвращается в исходное состояние после перезапуска.

Установка — быстрая и удобная: модуль защелкивается сбоку без необходимости демонтажа или доработок корпуса, синхронизирован с механизмом автомата.

---

⚙️ Технические характеристики

Параметр	Значение
Совместимость	NM1‑630 3P, серии S / H / R
Расположение	Сбоку, правый или левый монтаж (зависит от исполнения)
Контактная схема	Стандарт: 1 NO + 1 NC; опционально 2 NO + 2 NC
Номинальный ток контактов (Ie)	до 6 A при AC 230 V; до 3 A при DC 24–220 V
Коммутационное напряжение	AC/DC 24–230 V
Синхронность	Срабатывает одновременно с основным расцепителем
Материал корпуса	Прочный термостойкий пластик
Прочностные характеристики	Долговечная работа при многочисленных циклах

---

✅ Преимущества

• Информирует о реальном положении автомата для операторов и систем управления

• Ускоряет реагирование в аварийных ситуациях — сигнал тревоги поступает мгновенно

• Простая установка «plug‑in» сбоку без изменений корпуса

• Расширяемость — опции до 2NO + 2NC для более сложных схем

• Устойчивость к вибрации и интенсивной эксплуатации

---

📌 Области применения

• Панели управления, АСУТП, ПЛК, SCADA

• Аварийные сигнальные цепи и визуализация состояния автомата

• Удалённая сигнализация и мониторинг выключателей NM1‑630

• Интеграция в системы безопасности и контроля исправности оборудования
