263091 Авт. выкл. NM8N-1600Q TM 4P 1000А 70кА с рег. термомаг. расцепителем (R)4

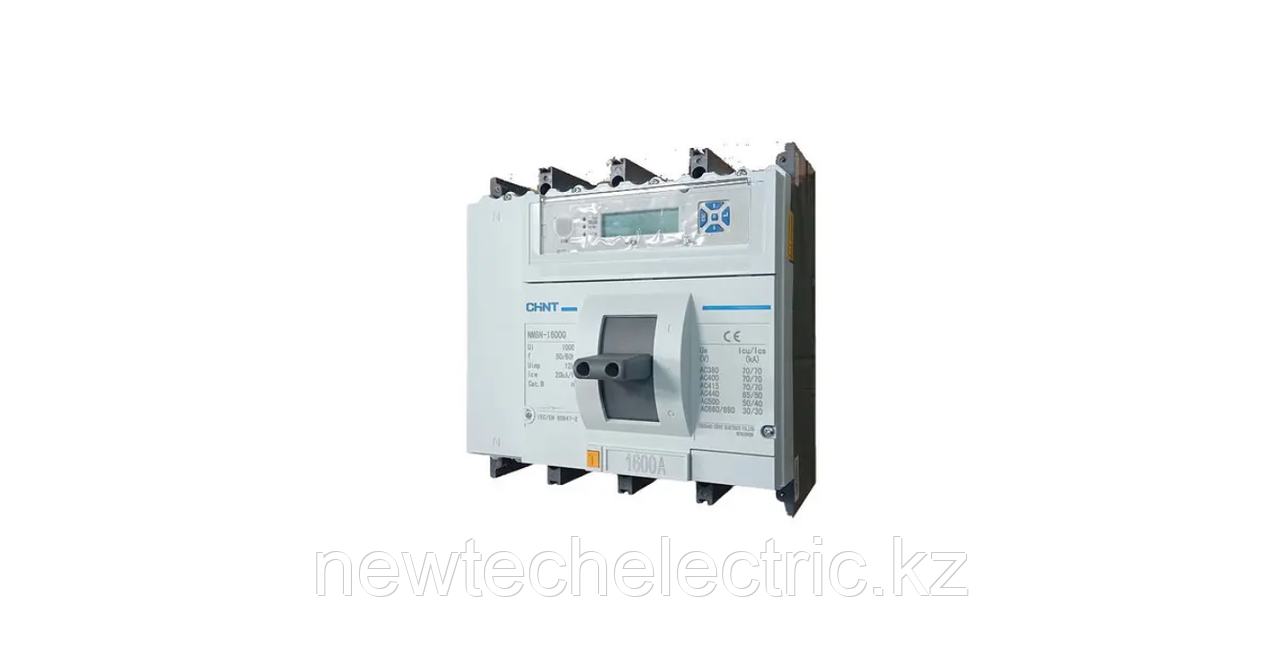

Автоматический выключатель NM8N‑1600Q TM, 4P, 1000 A, 70 кА

Автоматический выключатель CHINT NM8N‑1600Q TM — это 4-полюсный аппарат с регулируемым термомагнитным расцепителем (TM), предназначенный для защиты цепей до 690 В AC и 1000 В DC в распределительных щитах и промышленной автоматике.

⚙️ Основные характеристики:

• Номинальный ток (In): 1000 A (в корпусе 1600 A)

• Количество полюсов: 4P

• Отключающая способность: 70 кА при 400 В AC

• Тип расцепителя: Термомагнитный (TM)

  • Ir (тепловая настройка): 0,8…1 × In

  • Ii (мгновенное срабатывание): 8…15 × In (класс Q)

• Напряжение сети: до 690 В AC / 1000 В DC

• Стандарты: IEC/EN 60947‑1, 60947‑2

• Степень защиты: IP40, категория загрязнённости 3

• Температурный диапазон: –40…+70 °C

• Монтаж: вертикальный или горизонтальный, возможен стационарный, выкатной или выдвижной; ввод сверху/снизу

• Ресурс:

  • Механический: ≥ 15 000 циклов

  • Электрический: ≥ 2 000 циклов

🟢 Применение:

Подходит для вводных линий, ГРЩ, щитов управления, моторных установок и резервного питания. Обеспечивает надёжную защиту оборудования и персонала от перегрузок и коротких замыканий в промышленных и коммерческих системах.
