| 1. Настоящий стандарт распространяется на медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм49842 на напряжение до 35 кВ. Стандарт не распространяется на наконечники, применяемые в полупроводниковой технике. 2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ |

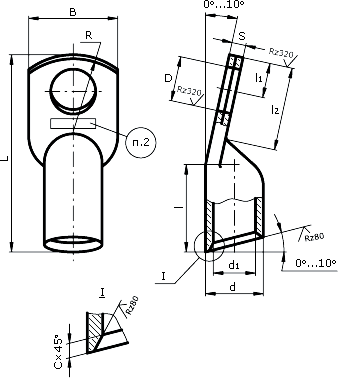

15150—69, коды ОКП, предельные отклонения, расчетная масса наконечников и место нанесения маркировки должны соответствовать указанным на чертеже и в таблице.
| Обозначение | Код ОКП | Диаметр контактного стержня, мм49842 | D | d | d1 | С | L | lmin | l1 | l2 | S** | B, не более | Rmax | Масса 1000 шт., не менее, кг |
| 2,5-3-2,6-М-УХЛ3* | 34 4982 0011 | 3 | 3,2 | 5 | 2,6 | 0,6 | 28±1 | 10 | 12±0,3 | 4,0 | 2,0 | 7 | 10 | 3,1 |
| 2,5-4-2,6-М-УХЛ3 | 34 4982 0021 | 4 | 4,3 | 5 | 2,6 | 0,6 | 28±1 | 10 | 12±0,3 | 5,0 | 1,7 | 8 | 10 | 3,1 |
| 2,5-5-2,6-М-УХЛ3 | 34 4982 0031 | 5 | 5,3 | 5 | 2,6 | 0,6 | 28±1 | 10 | 12±0,3 | 7,0 | 1,3 | 10 | 10 | 3,1 |
| 2,5-6-2,6-М-УХЛ3 | 34 4982 0033 | 6 | 6,4 | 5 | 2,6 | 0,6 | 30±1 | 10 | 14±0,3 | 7,0 | 1,0 | 12 | 10 | 3,0 |
| 4-4-3-М-УХЛ3 | 34 4982 0041 | 4 | 4,3 | 5 | 3,0 | 0,5 | 32±1 | 12 | 16±0,3 | 5,0 | 1,4 | 8 | 10 | 3,6 |
| 4-5-3-М-УХЛ3 | 34 4982 0051 | 5 | 5,3 | 5 | 3,0 | 0,5 | 32±1 | 12 | 16±0,3 | 7,0 | 1,1 | 10 | 10 | 3,4 |
| 4-6-3-М-УХЛ3 | 34 4982 0061 | 6 | 6,4 | 5 | 3,0 | 0,5 | 32±1 | 12 | 16±0,3 | 8,5 | 1,0 | 12 | 10 | 3,2 |
| 6-4-4-М-УХЛ3* | 34 4982 0071 | 4 | 4,3 | 6 | 4,0 | 0,5 | 32±1 | 12 | 16±0,3 | 5,0 | 1,6 | 9 | 10 | 4,3 |
| 6-5-4-М-УХЛ3 | 34 4982 0081 | 5 | 5,3 | 6 | 4,0 | 0,5 | 32±1 | 12 | 16±0,3 | 7,0 | 1,5 | 10 | 10 | 3,9 |
