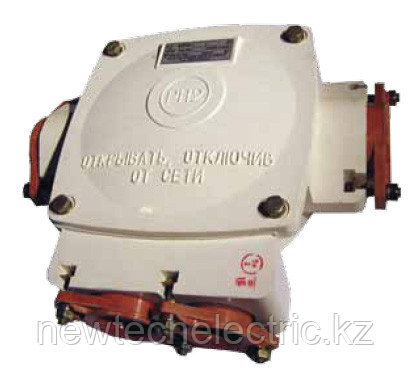

Коробки разветвительные КРН250 из пластика

Назначение

Коробки разветвительные предназначены для соединения и разветвления гибких и бронированных кабелей, проводов с медными и алюминиевыми жилами на горнорудных предприятиях черной и цветной металлургии. Окружающая среда не взрывоопасная.

Технические характеристики

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающих уплотнение гибких кабелей с наружным диаметром от 24 до 52 мм (сечение жил кабелей от 6 до 70 мм2) и приспособление для подвески коробки. Кабели фиксируют при помощи специальных втулок, обеспечивающих разгрузку жил от растягивающих усилий и скручивания.

В корпусе смонтированы шесть зажимов, соединенные попарно шинами, предназначенными для силовых цепей, и три заземляющих зажима, соединенные между собой шинами. Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников.

Структура условного обозначения

КРН - 200(250)Х1Х2

К - коробка;

Р - разветвительная;

Н - рудничное нормальное исполнение;

200, 250 - номинальный ток, А;

Х1 - климатическое исполнение У; ХЛ; Т

Х2 - категория размещения 2,5 по ГОСТ 15150-69.

ТУ 16-90 ИМШБ.685554.003 ТУ

Пример формулировки заказа

Коробка разветвительная, «рудничного нормального исполнения», из пластика на номинальное напряжение 660В, 250А, с частотой сети 50 Гц, климатического исполнения и категории размещения У 2,5 при ее заказе для поставок по территории России:

«Коробка КРН – 250 У2,5»

Для поставки на экспорт в страны с тропическим климатом:

«Коробка КРН – 250 Т2,5. Экспорт. ТУ16-90 ИМШБ.685554.003 ТУ»

Габаритные, монтажные и установочные размеры

Коробка разветвительная КРН

Масса коробок 9,2 кг
