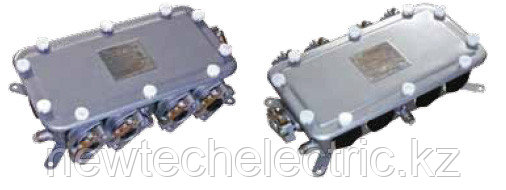

Коробки соединительные КС из стали

Назначение

Коробки предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 380В переменного тока частотой до 60ГЦ и напряжением до 220В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5-6 мм², эксплуатируемых как внутри, так и снаружи помещений.

Технические характеристики

Конструкция

Коробка состоит из корпуса и крышки, соединенных друг с другом винтами. В корпусе коробки установлены винтовые контактные зажимы. Коробки выпускаются с привернутыми сальниками (пластмассовыми), кабельными вводами (металлическими) или с втулками пластмассовыми уплотнительными. Снаружи и внутри коробки имеются заземляющие зажимы – для присоединения заземляющих проводников

Структура условного обозначения

КС – Х1 – Х2 – Х3 – УХЛ Х4

КС – коробка соединительная

Х1 – Количество винтовых контактных зажимов: 12, 24, 36, 48

Х2 – Условное обозначение типа сальника для ввода кабеля (провода):

1 – привертный;

2 – втулка пластмассовая уплотнительная;

3 – привертный (стальной)

Х3 – условное обозначение исполнения коробки по сочетанию количества сальников и диаметров вводимых кабелей (проводов): цифры от 0 до 9

УХЛ-климатическое исполнение

Х4 - категория размещения 1 или 2 по ГОСТ 15150

ТУ 3434-001-00213569-2005

Примечание: УХЛ1- только для коробок со стальными кабельными вводами
