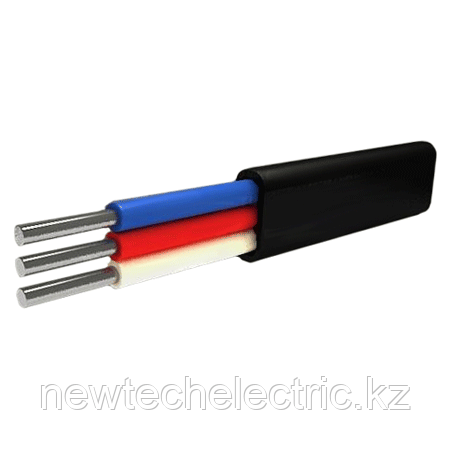

 Кабель АВВГ 3х4 , фото 2

Кабель АВВГ 3х4

В наличииОптом и в розницуКод: 1006

от 95 Тг.

Показать оптовые цены
  • 90 Тг./м
    при заказе от 2000 м
Кабель АВВГ 3х4
Кабель АВВГ 3х4
от 95 Тг.
В наличии
  • +7 показать номер +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • +7 показать номер +77273562844 доб. 207 Александр
  • +77273562844 доб. 202 Аскар
  • +77273562844 доб. 209 Кирилл
  • +77273562844 доб. 203 Константин
  • Контакты
    • Телефон:
      +77273562844 доб. 207, Александр
      +77273562844 доб. 202, Аскар
      +77273562844 доб. 209, Кирилл
      +77273562844 доб. 203, Константин
    • Контактное лицо:
      Михаил
    • Адрес:
      г. Алматы, ул. Бродского 37А, Алматы, Казахстан
    • Email:
      sales_nte@mail.ru

Кабель АВВГ предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 -6 кВ

КОНСТРУКЦИЯ КАБЕЛЯ АВВГ

В конструкцию АВВГ входят следующие элементы.

Жила

В качестве ТПЖ используется алюминиевая проволока секторного или круглого профиля, I или II класса по ГОСТ 22483-77.

Изоляция

Изоляция кабеля АВВГ изготовлена из ПФХ пластиката или полиэтилена

Оболочка

В качестве оболочки АВВГ применяется шланговый светотермостойкий ПВХ пластикат, устойчивый к солнечному излучению и не распространяющий горение.

Применение АВВГ различно: его прокладывают в сухих и влажных производственных помещениях, в блоках и кабельной канализации. Также допустимо использование кабеля АВВГ на открытом воздухе, однако не рекомендуется прокладывать АВВГ в земле. Сердечник кабеля состоит из концентрической скрутки изолированных жил разной расцветки, обмотанных ПВХ пленкой. Это может быть одна жила либо скрученные 2-5 жил, соответствующие классу I и II. Если это трех-пятижильный АВВГ, то все жилы будут одного сечения или одна нулевая жила меньшего сечения. Если сечение основных жил до 16 мм2, то он выполняется с нулевой или заземляющей жилой. Изолированные жилы многожильного кабеля АВВГ отличаются по цвету. Нулевые жилы имеют голубой цвет, изоляция жил заземления выполнена в зелено-желтом цвете. Кабель АВВГ имеет цветовую маркировку в виде сплошной полосы либо продольной с шириной не менее 1мм. Допускается также маркировка цифрами начиная с 0. Одножильный кабель АВВГ может иметь маркировку любого цвета. Изоляция АВВГ состоит из изоляционного ПВХ пластиката.

Конструктивные особенности кабеля АВВГ

В конструкцию АВВГ напряжением до 1Кв входит лента из ПФХ пластиката либо полиэтилентерефталатной пленки, которая накладывается на скрученные изолированные жилы. Однако, допускается отсутствие данной ленты при условии, что сохраняется подвижность изолированных жил и возможно отделить не повредив оболочку от изоляции.

При прокладке кабеля радиус изгиба равен 10 Dн для одножильного и 7,5 Dн для многожильного (Dн –наружный диаметр кабеля). Длительно допустимая температура нагрева жил не должна превышать + 70° С. В случае короткого замыкания (до 4 сек) предел максимально допустимой температуры нагрева жил АВВГ равен +160° С. Кабель АВВГ должен выдержать испытание переменным напряжением F 50 Гц в течение десяти минут. Срок службы АВВГ при условии эксплуатации в нормальных условиях равен не менее 30 лет. Срок хранения кабеля варьируется в зависимости от условий: на открытой площадке он не превышает 2 лет, под навесом – 5 лет, в закрытом помещении – 10 лет.

ТЕХНИЧЕСКИЕ ДАННЫЕ КАБЕЛЯ АВВГ:
Рабочее напряжение 0,66 или 1,0 кВ.
Рабочая температура -50°С до +50 °С.
Минимальный радиус изгиба 7,5 Dн

Характеристики
Основные
Производитель   КазЭнерго
Страна производитель Казахстан
Тип провода Силовой
Упаковка Барабан
  • Цена: от 95 Тг./м
