Кабель ВВГ 2х1,5

Применение кабеля ВВГ 2х1,5 - 0,66/1кВ

- при прокладке в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- при прокладке в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийных активностях;
- при прокладке на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- при прокладке во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа;
- при прокладке групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Многопроволочный круглый (мк)


Одножильный круглый (ок)

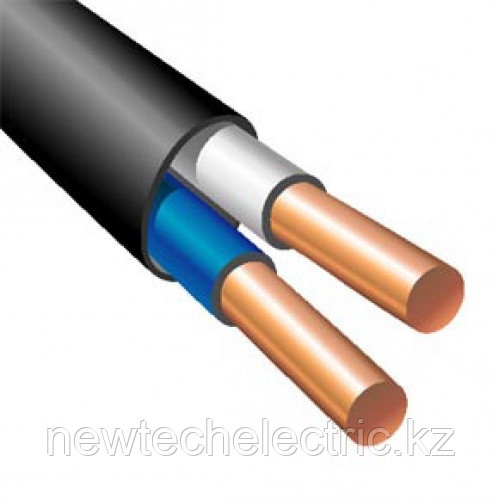

Конструкция кабеля ВВГ 2х1,5 - 0,66/1кВ

1. Две токопроводящих медных жилы;
2. Изоляция из поливинилхлоридного пластиката (ПВХ );
3. Обмотка;
4. Оболочка из ПВХ пластиката.

Расшифровка кабеля ВВГ 2х1,5

• * отсутствие буквы А означает, что токопроводящая жила - медная;
• В изоляция жил из поливинилхлоридного пластиката;
• В оболочка из поливинилхлоридного пластиката;
• Г отсутствие защитного покрова;
• 2 Количество токопроводящих жил
• 1,5 Номинальное сечение жилы (мм²)

Технические характеристики кабеля ВВГ 2х1,5 - 0,66кВ

• теоретический вес 1 км: 69,00 кг
• диаметр поперечного сечения: 7,60 мм
• минимальный радиус изгиба (ож*): 76 мм; (мп*): 57 мм
• номинальная толщина изоляции жил: 0,60 мм
• эл. сопротивление изоляции на 1 км и 20оС: 12 МОм
• допустимая токовая нагрузка: на воздухе: 24 А; в земле: 33 А
• допустимый ток короткого замыкания: 0,17 кА

Технические характеристики кабеля ВВГ 2х1,5 - 1кВ

• теоретический вес 1 км: 78,00 кг
• диаметр поперечного сечения: 8,40 мм
• минимальный радиус изгиба (ож*): 84 мм; (мп*): 63 мм
• номинальная толщина изоляции жил: 0,80 мм
• эл. сопротивление изоляции на 1 км и 20оС: 12 МОм
• допустимая токовая нагрузка: на воздухе: 24 А; в земле: 33 А
• допустимый ток короткого замыкания: 0,17 кА

Строительная длина: 450 м.

* ож - одножильный кабель, мп - многопроволочный кабель.
